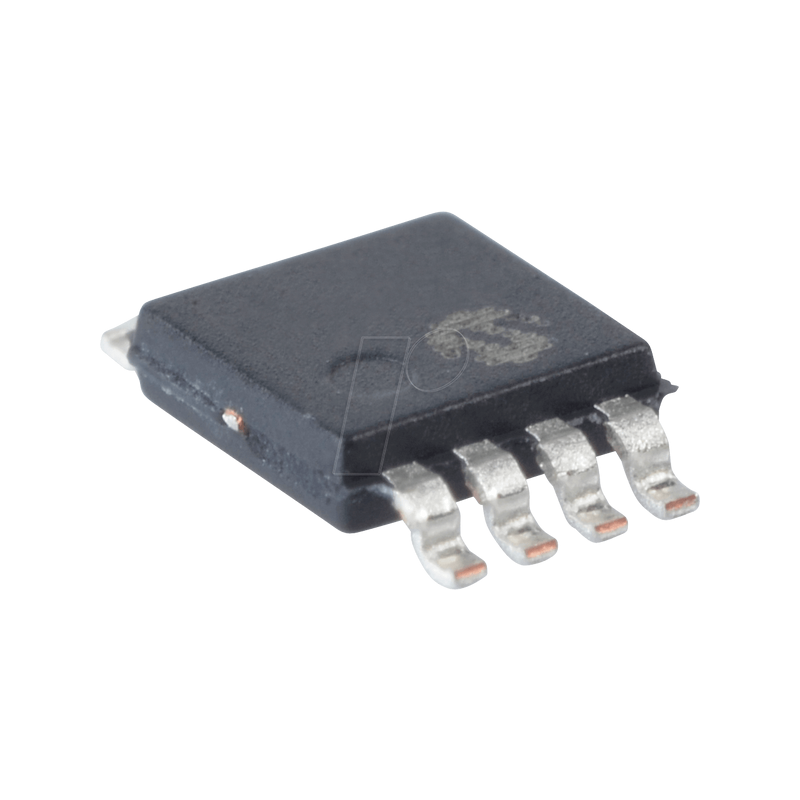

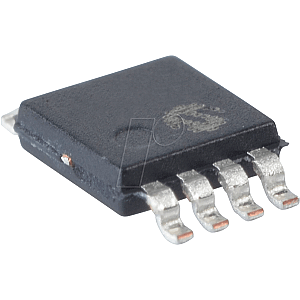

Abwärts-Schaltregler, adj., 2,42 ... 21,5 Vout, 1,5 Aout, 500 kH

LT1375/LT1376
1,5A, 500kHz Abwärts-Schaltregler

Beschreibung
Die LT®1375/LT1376 sind monolithische 500kHz-Abwärts-Schaltregler. Ein 1,5A-Schalter ist auf dem Die zusammen mit allen notwendigen Oszillator-, Steuer- und Logikschaltungen enthalten. Die hohe Schaltfrequenz ermöglicht eine erhebliche Reduzierung der Größe der externen Komponenten. Die Topologie ist Current-Mode für schnelles Einschwingverhalten und gute Regelkreisstabilität. Es sind sowohl feste Ausgangsspannungen als auch einstellbare Teile verfügbar. Ein spezieller bipolarer Hochgeschwindigkeitsprozess und neue Designtechniken erreichen einen hohen Wirkungsgrad bei hoher Schaltfrequenz. Der Wirkungsgrad wird über einen weiten Ausgangsstrombereich beibehalten, indem der Ausgang zur Vorspannung der Schaltung verwendet wird und ein Boost-Kondensator zur Sättigung des Leistungsschalters eingesetzt wird. Ein Shutdown-Signal reduziert den Versorgungsstrom bei beiden Bauteilen auf 20µA. Der LT1375 kann extern von 580kHz bis 900kHz mit Logikpegeleingängen synchronisiert werden. Der LT1375/LT1376 passt in 8-polige Standard-PDIP- und SO-Gehäuse sowie in ein 16-poliges SO-Gehäuse mit abgesicherter Leitung und wesentlich geringerem thermischen Widerstand. Sie verfügen über einen vollständigen zyklusweisen Kurzschlussschutz und eine thermische Abschaltung. Es werden externe Standardbauteile für die Oberflächenmontage verwendet, einschließlich der Induktivität und Kondensatoren. Für Anwendungen mit niedriger Eingangsspannung und 3,3V-Ausgang siehe LT1507. Dies ist ein funktionsgleiches Bauteil, das mit Eingangsspannungen zwischen 4,5V und 12V betrieben werden kann.

Merkmale
- Konstante 500kHz Schaltfrequenz
- Verwendet alle oberflächenmontierten Komponenten
- Induktorgröße auf 5µH reduziert
- Leicht synchronisierbar
- Sättigendes Schalterdesign: 0,4O
- Effektiver Versorgungsstrom: 2,5mA
- Abschaltstrom: 20µA
- Zyklusweise Strombegrenzung

Anwendungen
- Tragbare Computer
- Batteriegespeiste Systeme
- Batterieladegerät
- Verteilte Energie
