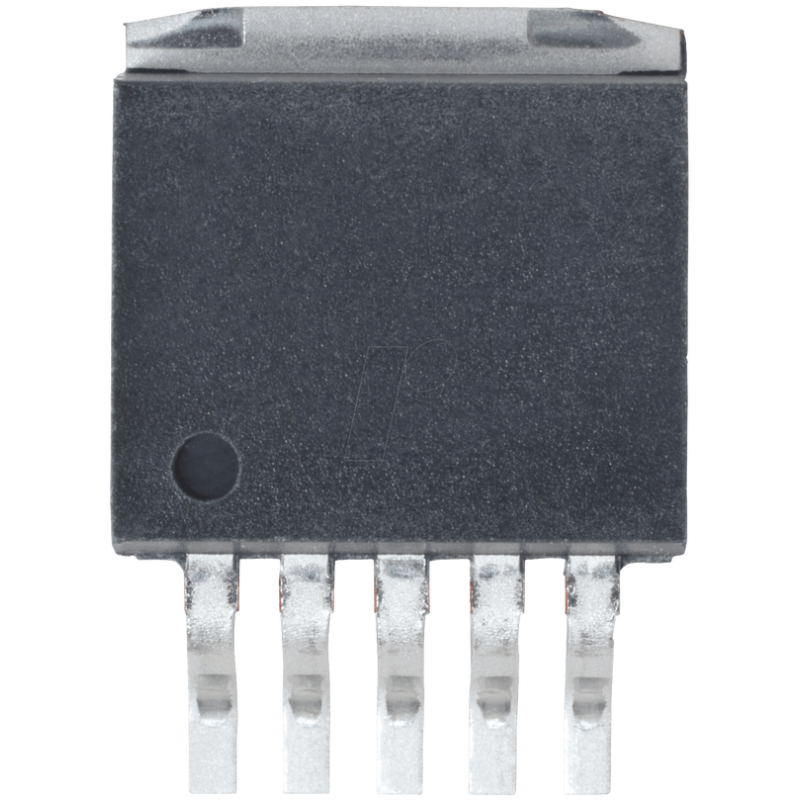

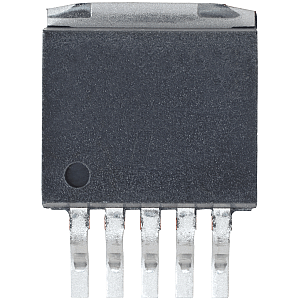

Abwärts-Schaltregler , adj., 4,5 ... 40 V, 5,0 V, 3 A, TO-263-5

SIMPLE SWITCHER® 4,5V bis 40V, 3A Abwärtsregler mit niedriger Komponentenzahl

Beschreibung:
Bei den Reglern der Serie LM2596 handelt es sich um monolithisch integrierte Schaltungen, die alle aktiven Funktionen eines Abwärts-Schaltreglers (Buck) bieten, der eine 3-A-Last mit einer hervorragenden Leitungs- und Lastregelung steuern kann. Diese Bausteine sind in festen Ausgangsspannungen von 3,3 V,5 V, 12 V und einer Version mit einstellbarem Ausgang erhältlich. Diese Regler erfordern ein Minimum an externen Komponenten und sind einfach zu bedienen. Sie verfügen über eine interne Frequenzkompensation und einen Oszillator mit fester Frequenz.
Die Serie LM2596 arbeitet mit einer Schaltfrequenz von 150 kHz und ermöglicht somit kleinere Filterkomponenten als bei Schaltreglern mit niedrigerer Frequenz.Erhältlich in einem 5-poligen TO-220-Standardgehäuse mit mehreren verschiedenen Anschlussbiegeoptionen und einem 5-poligen TO-263-SMD-Gehäuse.
Eine Standardserie von Induktivitäten ist von mehreren verschiedenen Herstellern erhältlich, die für die Verwendung mit der Serie LM2596 optimiert sind. Diese Eigenschaft vereinfacht das Design von Schaltnetzteilen erheblich. Weitere Merkmale sind eine Toleranz von ±4% bei der Ausgangsspannung unter spezifizierten Eingangsspannungs- und Ausgangslastbedingungen und ±15% bei der Oszillatorfrequenz. Eine externe Abschaltung ist inbegriffen, mit einem typischen Standby-Strom von 80 µA. Zu den Selbstschutzfunktionen gehören eine zweistufige frequenzreduzierende Strombegrenzung für den Ausgangsschalter und eine Übertemperaturabschaltung zum vollständigen Schutz unter Fehlerbedingungen.

Merkmale:
- 3,3-V-, 5-V-, 12-V- und Versionen mit einstellbarem Ausgang
- Einstellbarer Ausgangsspannungsbereich der Version: 1,2-V bis 37-V ±4% maximal über Leitung und Lastbedingungen
- Verfügbar in den Gehäusen TO-220 und TO-263
- 3-A-Ausgangslaststrom
- Eingangsspannungsbereich bis zu 40 V
- Erfordert nur vier externe Komponenten
- Ausgezeichnete Spezifikationen für Leitungs- und Lastregelung
- Interner 150-kHz-Festfrequenz-Oszillator
- TTL-Abschaltfähigkeit
- Stromsparender Standby-Modus, IQ, typisch 80 µA
- Hohe Effizienz
- Verwendet leicht erhältliche Standard-Spulen
- Thermische Abschaltung und Strombegrenzungsschutz
