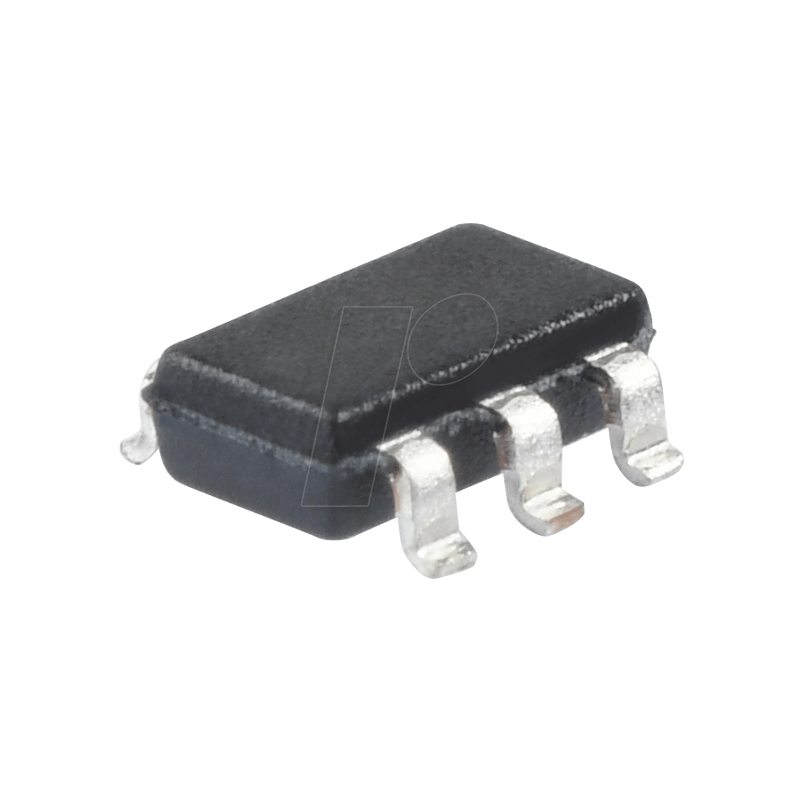

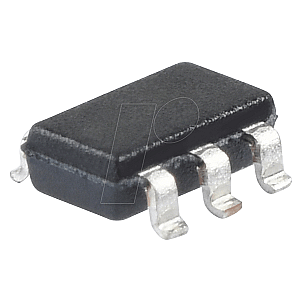

Abwärts-Schaltregler, adj., 4.5V-42Vin, 765mV-34Vout, SOT-23-6

LM2841 SIMPLE SWITCHER® 4,5-V- bis 42-V-Eingang, 0,3A-Ausgang Abwärts-DC/DC-Regler in dünnem SOT 23-6

Beschreibung:
Die Bausteine LM284xSIMPLE SWITCHER™ sind PWM-DC/DC-Abwärtsregler (Step-down). Mit einem Eingangsbereich von 4,5 V bis 42 V eignen sie sich für eine Vielzahl von Anwendungen, wie z.B. Power Conditioning aus ungeregelten Quellen. Sie verfügen über einen internen Schalter mit niedrigem RDSON (0,9-O typisch) für maximalen Wirkungsgrad (85% typisch). Die Betriebsfrequenz ist auf 550 kHz (X-Option) und 1,25 MHz (Y-Option) festgelegt, wodurch die Verwendung kleiner externer Komponenten möglich ist, während gleichzeitig eine geringe Welligkeit der Ausgangsspannung erzielt werden kann. Der Soft-Start kann über den Shutdown(SHDN)-Pin mit einem externen RC-Schaltkreis implementiert werden, so dass der Benutzer die Soft-Start-Zeit auf eine bestimmte Anwendung abstimmen kann.
Der LM2840 ist für bis zu 100 mA, der LM2841 für bis zu 300 mA und der LM2842 für bis zu 600 mA Laststrom optimiert. Sie alle haben eine nominale Feedback-Spannung von 0,765 V.
Zu den weiteren Merkmalen gehören: thermische Abschaltung, VIN-Unterspannungssperre und Gate Drive-Unterspannungssperre. Die LM284x sind in einem flachen SOT-6L-Gehäuse erhältlich.

Eigenschaften :
- Eingangsspannung 4,5 V bis 42 V
- Ausgangsstrom 300 mA
- Rückkopplungs-Pin-Spannung von 0,765 V
- 550-kHz (X) oder 1,25-MHz (Y) Schaltfrequenz
- IQ bei niedriger Abschaltung: 16 µA typisch
- Kurzschlussfest
- Intern kompensiert
- Soft-Start-Schaltung
- Kleine Gesamtlösung (SOT-6L-Paket)

Anwendungen:
- Batteriebetriebene Geräte in einem flachen SOT-6L-Gehäuse erhältlich.
- Industrielle Anwendungen für verteilte Stromversorgung
- Tragbare Medienabspielgeräte
- Tragbare handgehaltene Instrumente
