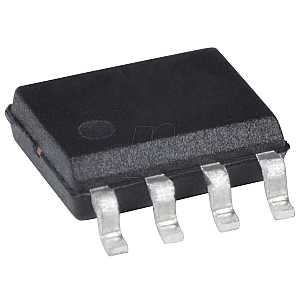

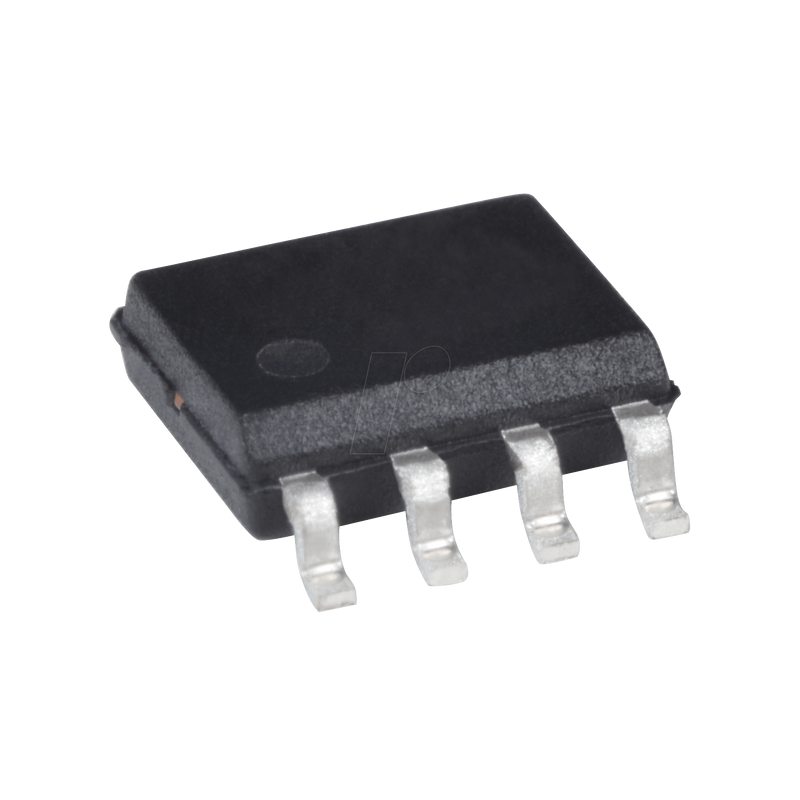

Abwärts-Schaltregler, einstellbar, 1,23 ... 37 V, 1 A, SO-8

SIMPLE SWITCHER® 6,5V bis 40V, 1A Abwärtsregler mit niedriger Komponentenzahl

Beschreibung:
Bei den Reglern der Serie LM2672 handelt es sich um monolithisch integrierte DC/DC-Wandler, die mit einem LMDMOS-Prozess aufgebaut sind. Diese Regler bieten alle aktiven Funktionen für einen Abwärts-Schaltregler (Buck), der in der Lage ist, einen 1-A-Laststrom mit ausgezeichneter Leitungs- und Lastregelung zu treiben. Diese Bausteine sind in festen Ausgangsspannungen von 3,3 V, 5 V, 12 V und einer Version mit einstellbarem Ausgang erhältlich. Diese Regler erfordern eine minimale Anzahl externer Komponenten und sind einfach zu bedienen. Sie verfügen über eine patentierte interne Frequenzkompensation, einen Festfrequenz-Oszillator, eine externe Abschaltung, einen Softstart und eine Frequenzsynchronisation. Die Serie LM2672 arbeitet mit einer Schaltfrequenz von 260 kHz und ermöglicht somit kleinere Filterkomponenten als bei Schaltreglern mit niedrigerer Frequenz erforderlich sind. Aufgrund des sehr hohen Wirkungsgrads (>90%) können die Kupferleiterbahnen auf der LM2672 Leiterplatten sind der einzige Wärmesenken erforderlich.

Merkmale:
- Effizienz bis zu 96 %.
- Verfügbar in 8-Pin SOIC- und PDIP-Paketen
- Erfordert nur 5 externe Komponenten
- 3,3-V-, 5-V-, 12-V- und anpassbare Ausgabeversionen
- Einstellbarer Ausgangsspannungsbereich der Version: 1.21 V bis 37 V
- ±1,5% Maximale Ausgangsspannungstoleranz über Linien- und Lastbedingungen
- Spezifizierter 1-A-Ausgangslaststrom
- Weiter Eingangsspannungsbereich: 8 V bis 40 V
- Interner 260-kHz-Festfrequenz-Oszillator
- TTL-Abschaltfähigkeit, stromsparender Standby Modus
- Sanftanlauf und Frequenzsynchronisierung
- Schutz bei thermischer Abschaltung und Strombegrenzung

Applikationen:
- Einfache Hocheffizienz (>90%) Step-Down (Buck) Wandler
- Effizienter Vorregler für Linearregler
