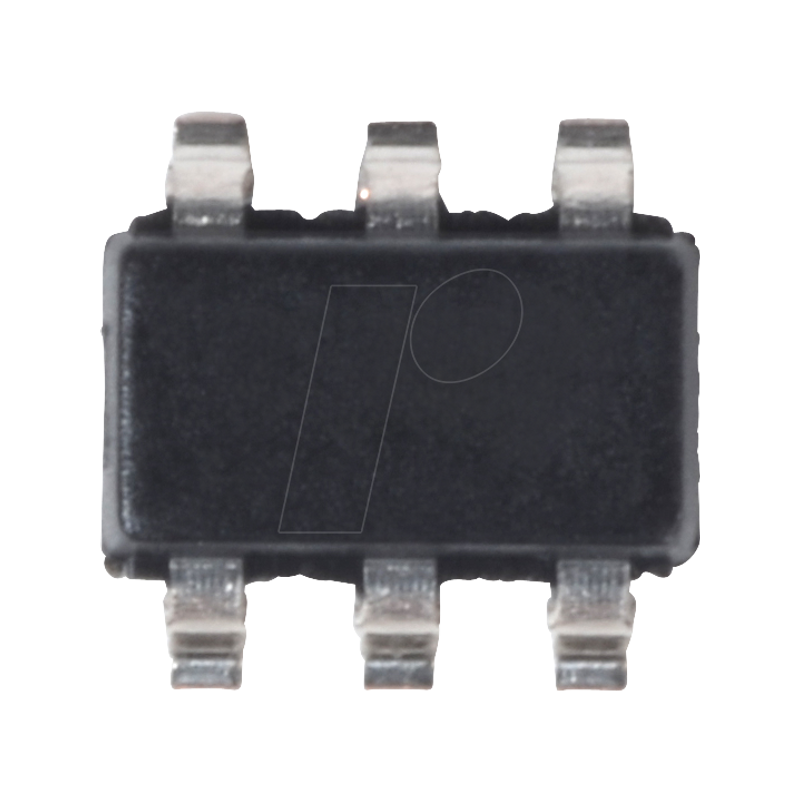

Abwärts-Schaltregler, einstellbar, 4,4 - 30 Vin, 2,0 - 24 Vout,

Integrierter Hochspannungseingang Integrierter Schalter-Abwärtsregler

Allgemeine Beschreibung
Der MCP16331 ist ein hochintegrierter, hocheffizienter DC/DC-Abwärts-DC/DC-Wandler mit fester Frequenz in einem beliebten 6-poligen SOT-23- oder 8-poligen 2x3-TDFN-Gehäuse, der mit Eingangsspannungsquellen von bis zu 50 V betrieben werden kann. Zu den integrierten Merkmalen gehören ein High-Side-Schalter, Peak-Current-Mode-Steuerung mit fester Frequenz, interne Kompensation, Spitzenstrombegrenzung und Übertemperaturschutz. Für die Entwicklung einer vollständigen Abwärts-DC-DC-Wandler-Stromversorgung sind nur minimale externe Komponenten erforderlich. Ein hoher Wirkungsgrad des Wandlers wird durch die Integration des strombegrenzten, niederohmigen Hochgeschwindigkeits-N-Kanal-MOSFET und der zugehörigen Treiberschaltung erreicht. Durch die hohe Schaltfrequenz wird die Größe der externen Filterkomponenten minimiert, was zu einer geringen Größe der Lösung führt. Der MCP16331 kann 500 mA Dauerstrom liefern und gleichzeitig die Ausgangsspannung von 2,0 V bis 24 V regeln. Eine integrierte, hochleistungsfähige Peak-Current-Mode-Architektur sorgt dafür, dass die Ausgangsspannung auch bei Eingangsspannungsschritten und transienten Ausgangsstrom-Zuständen, wie sie in Stromversorgungssystemen üblich sind, streng geregelt wird. Der EN-Eingang wird zum Ein- und Ausschalten des Geräts verwendet. Im ausgeschalteten Zustand werden nur wenige µA des Stroms vom Eingang für Power-Shedding und Lastverteilungsanwendungen verbraucht. Dieser Pin wird intern hochgezogen, so dass der Baustein startet, auch wenn der EN-Pin potentialfrei bleibt. Die Ausgangsspannung wird mit einem externen Widerstandsteiler eingestellt. Der MCP16331 wird in einem platzsparenden 6-poligen SOT-23- und 8-poligen 2x3-TDFN-Gehäuse zur Oberflächenmontage angeboten.

Merkmale
- Bis zu 96% Effizienz
- Ausgangsspannungsbereich: 2,0V bis 24V
- 2% Genauigkeit der Ausgangsspannung
- Qualifizierung: AEC-Q100 Rev. G, Güteklasse 1 (-40°C bis 125°C)
- Integrierter N-Kanal-Abwärtsschalter: 600 m
- Mindestens 500 mA Ausgangsstrom über alle Eingangsspannungsbereiche (siehe Abbildung 2-9 für den maximalen Ausgangsstrom im Vergleich zu VIN)
- Bis zu 1,2A Ausgangsstrom bei 3,3V und 5V VOUT, VIN > 12V, SOT-23-Gehäuse bei +25°C Umgebungstemperatur
- Bis zu 0,8A Ausgangsstrom bei 12V VOUT, VIN > 18V, SOT-23-Gehäuse bei +25°C Umgebungstemperatur
- 500 kHz Festfrequenz
- Einstellbare Ausgangsspannung
- Niedriger Geräte-Abschaltstrom
- Steuerung des Spitzenstrommodus
- Interne Kompensation
- Stabil mit Keramikkondensatoren
- Interner Sanftanlauf
- Interner Pull-up auf EN
- Zyklus-zu-Zyklus-Spitzenstromgrenze
- Unterspannungsabschaltung (UVLO): 4,1V bis Start; 3,6V bis Stopp
- Schutz vor Übertemperatur
- Verfügbare Gehäuse : 6-poliges SOT-23, 8-poliges 2x3 TDFN

Applikationen
- PIC® MCU/dsPIC® DSC Mikrocontroller-Vorspannungsversorgung
- Industrielle 48V-, 24V- und 12V-Eingangs-DC/DC-Wandlung
- Set-Top-Boxen (STB)
- DSL-Kabelmodems
- Automobilindustrie
- AC/DC-Adapter
- SLA-Batteriebetriebene Geräte
- Digitale AC-DC-Steuerstromquelle
- Leistungsmessgeräte
- Verbraucher
- Medizinische und gesundheitliche Versorgung
- Verteilte Stromversorgungen
