Merkmale
Der TMC239 / TMC239A (1) ist ein dualer Vollbrücktreiber-IC für bipolare Schrittmotorsteuerungsanwendungen. Der TMC239 ist in einer HVCMOS-Technologie realisiert und steuert direkt acht externe Low-RDS-ON-Hochleistungs-MOSFETs an. Es unterstützt mehr als 6000mA Spulenstrom. Die geringe Verlustleistung macht den TMC239 zur optimalen Wahl für Antriebe, bei denen eine hohe Zuverlässigkeit erwünscht ist. Mit zusätzlichen Treibern können Motorstrom und -spannung erhöht werden. Die Treibertransistoren können je nach Ausgangsstrom oder Umgebungstemperatur ausgewählt werden. Interne DACs ermöglichen sowohl Microstepping als auch Smart Current Control. Das Gerät kann über eine serielle Schnittstelle (SPI™i) oder über analoge / digitale Eingangssignale gesteuert werden. Kurzschluss-, Temperatur-, Unterspannungs- und Überspannungsschutz sind integriert.
Auf Lager
SKU TMC239A-SA

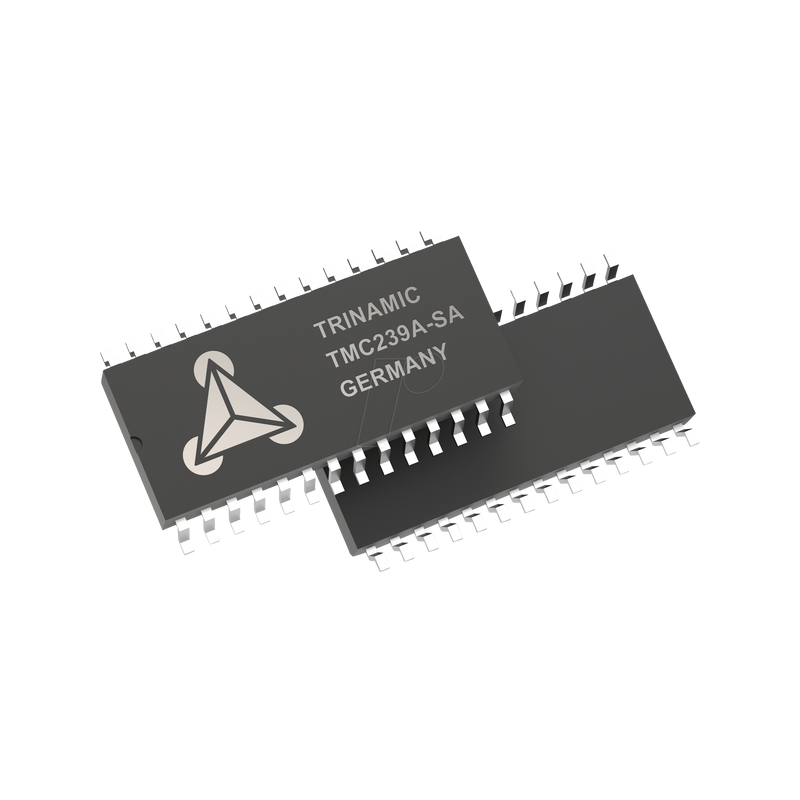

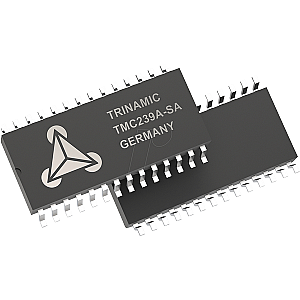

Schrittmotoren-Treiber, 8 Ausgänge, 4Aout, SPI, SOL-28
MPN TMC239A-SA
Hersteller TRINAMIC
6,90 €
Technische Daten
Allgemeines
Modell
Treiber
Typ
Motortreiber
Ausführung
Steppermotor
Bauform
SO-28
Elektrische Werte
Versorgungsspannung
0,5 .. 36 VDC
Eingangsspannung
-0,3 ... VCC + 0.3 VDC
Ausgangsstrom
4 A
Sonstiges
Temperaturbereich
-40 .. +125 °C
Herstellerangaben
Hersteller
TRINAMIC
Artikelnummer des Herstellers
TMC239A-SA
Verpackungsgewicht
1.0E-4 kg
RoHS
konform
EAN/GTIN
9900002696601
Statistische Warennummer
85423190
