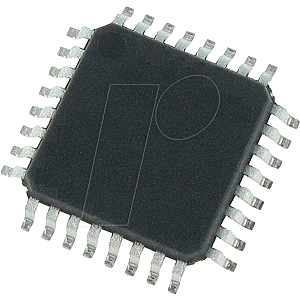

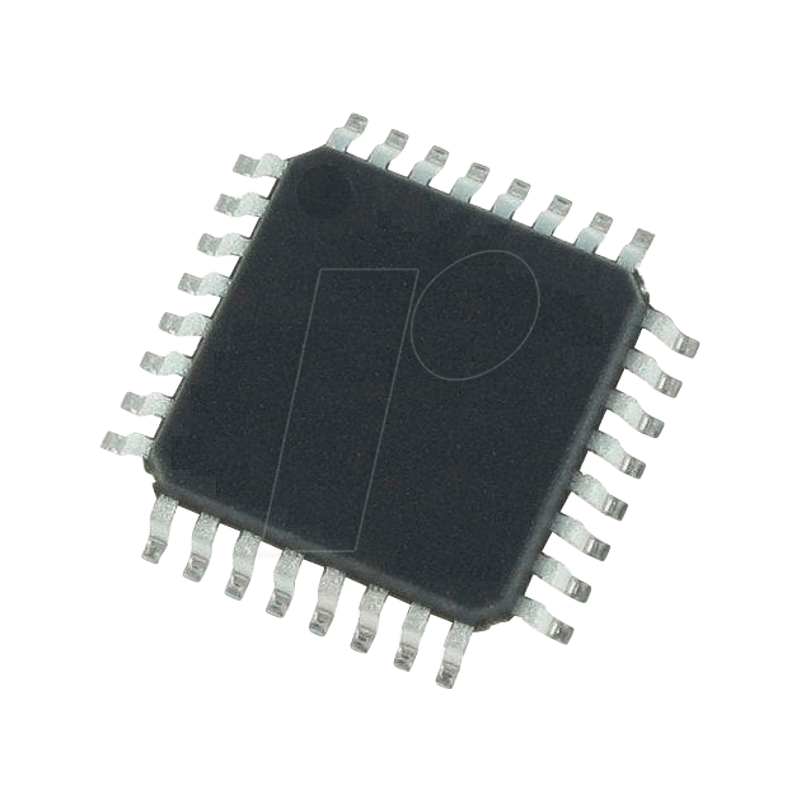

STM8L 8-Bit-Mikrocontroller, 16 MHz, 32 KB, 2 KB, LQFP-32

Die STM8L151x4/6 gehören zur STM8L Ultra-Low-Power 8-Bit Familie, arbeiten von 1,8 V - 3,6 V bei einem Temperaturbereich -40 bis +85 °C.
Sie verfügen über den verbesserten STM8-CPU-Kern mit erhöhter Rechenleistung (bis zu 16 MIPS bei 16 MHz) + behält gleichzeitig die Vorteile einer CISC-Architektur mit verbesserter Code-Dichte, einem linearen 24-Bit-Adressraum und einer optimierten Architektur für Low-Power-Betrieb bei.
Sie umfasst ein integriertes Debug-Modul mit einer Hardwareschnittstelle (SWIM), berührungsloses In-Application Debugging + ultraschnelle Flash-Programmierung.
Alle MCU verfügen über ein integriertes Daten-EEPROM und einen Low-Power-, Low-Voltage- + Single-Versorgung-Programm-Flash-Speicher.
Umfangreiche Auswahl an erweiterten I/Os und Peripheriegeräten.
Modularer Aufbau des Peripheriesatzes ermöglicht es, die gleiche Peripherie in verschiedenen ST-Mikrocontrollerfamilien einschließlich 32-Bit-Familien zu finden. Dies macht den Übergang zu einer anderen Familie sehr einfach und wird durch die Verwendung eines gemeinsamen Satzes von Entwicklungswerkzeugen noch einfacher.
Alle STM8L basieren auf der gleichen Architektur, Speicherzuordnung + einem einheitlichen Pinout.

Key Features

- Operating conditions
-Supply voltage range 1.8 V to 3.6 V
-Temp. range: -40 to 85 °C

- Low power features
-5 low power modes: Wait, Low power run (5.1 µA), Low power wait (3 µA), Active-halt with full RTC (1.3 µA), Halt (350 nA)
-Consumption: 195 µA/MHz + 440 µA
-Ultra-low leakage per I/0: 50 nA
-Fast wakeup from Halt: 4.7 µs

- Advanced STM8 core
-Harvard architecture and 3-stage pipeline
-Max freq. 16 MHz, 16 CISC MIPS peak
-Up to 40 external interrupt sources

- Reset and supply management
-Low power, ultra-safe BOR reset with 5 selectable thresholds
-Ultra-low-power POR/PDR
-Programmable voltage detector (PVD)

- Clock management
-1 to 16 MHz crystal oscillator
-32 kHz crystal oscillator
-Internal 16 MHz factory-trimmed RC
-Internal 38 kHz low consumption RC
-Clock security system

- Low power RTC
-BCD calendar with alarm interrupt
-Auto-wakeup from Halt w/ periodic interrupt

- LCD: up to 4x28 segments w/ step-up converter

- Memories
-Up to 32 KB of Flash program memory and 1 Kbyte of data EEPROM with ECC, RWW
-Flexible write and read protection modes
-Up to 2 Kbyte of RAM

- DMA
-4 channels; supported peripherals: ADC, DAC, SPI, I2C, USART, timers
-1 channel for memory-to-memory

- 12-bit DAC with output buffer

- 12-bit ADC up to 1 Msps/25 channels
-T. sensor and internal reference voltage

- 2 ultra-low-power comparators
-1 with fixed threshold and 1 rail to rail
-Wakeup capability

- Timers
-Two 16-bit timers with 2 channels (used as IC, OC, PWM), quadrature encoder
-One 16-bit advanced control timer with 3 channels, supporting motor control
-One 8-bit timer with 7-bit prescaler
-2 watchdogs: 1 Window, 1 Independent
-Beeper timer with 1, 2 or 4 kHz frequencies

- Communication interfaces
-Synchronous serial interface (SPI)
-Fast I2C 400 kHz SMBus and PMBus
-USART (ISO 7816 interface and IrDA)

- Up to 41 I/Os, all mappable on interrupt vectors

- Up to 16 capacitive sensing channels supporting touchkey, proximity, linear touch and rotary touch sensors

- Peripherals
-Two 16-bit general purpose timers (TIM2 and TIM3) with up and down counter and 2 channels (used as IC, OC, PWM)
-One 8-bit timer (TIM4) with 7-bit prescaler

- Development support
-Fast on-chip programming and non intrusive debugging with SWIM
-Bootloader using USART

- Unique ID
-96-bit unique key for each device
