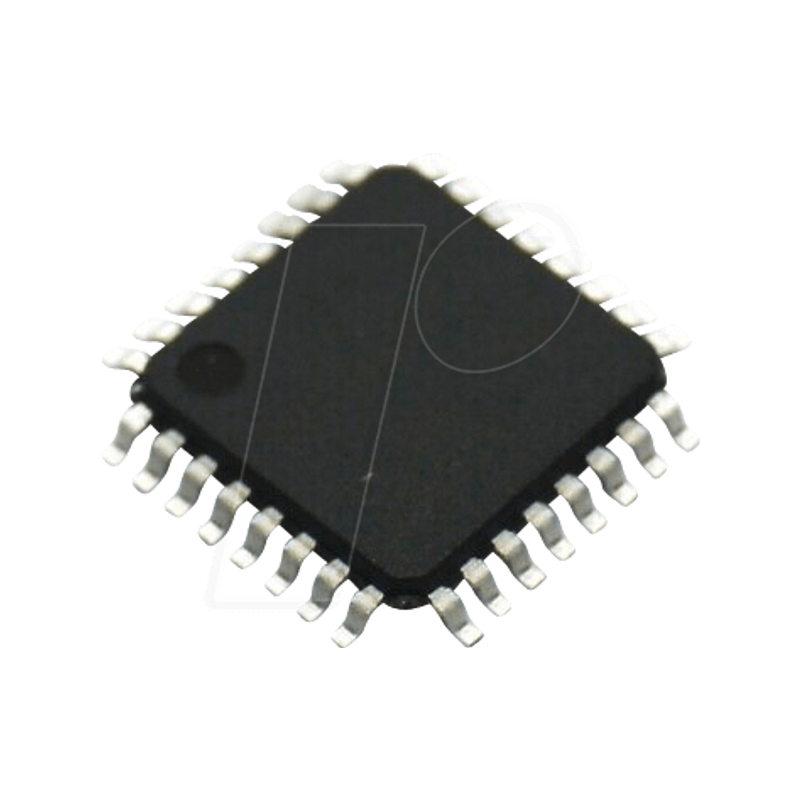

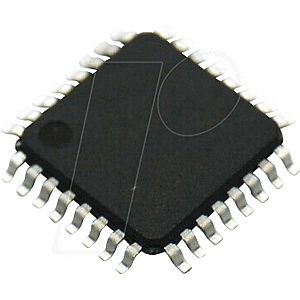

STM8L 8-Bit-Mikrocontroller, 16 MHz, 8 KB, 2 KB, LQFP-32

Die Low-Power-Familie STM8L101x3 verfügt über den verbesserten STM8-CPU-Kern mit erhöhter Rechenleistung (bis zu 16 MIPS bei 16 MHz) und behält gleichzeitig die Vorteile einer CISC-Architektur mit verbesserter Code-Dichte, einem linearen 24-Bit-Adressraum und einer optimierten Architektur für Low-Power-Betriebe bei.

Die Familie umfasst ein integriertes Debug-Modul mit einer Hardwareschnittstelle (SWIM), daß ein berührungsloses Debugging in der Anwendung und eine ultraschnelle Flash-Programmierung ermöglicht.
Alle Mikrocontroller STM8L101xx verfügen über einen Low-Power-Niederspannungs-Flash-Speicher mit einer einzigen Stromversorgung. Die Low-Power-Familie STM8L101xx basiert auf einem generischen Satz modernster Peripheriegeräte. Der modulare Aufbau des Peripheriesatzes ermöglicht es, die gleiche Peripherie in verschiedenen ST-Mikrocontrollerfamilien einschließlich 32-Bit-Familien zu finden. Dies macht den Übergang zu einer anderen Familie sehr einfach und wird durch die Verwendung eines gemeinsamen Satzes von Entwicklungswerkzeugen noch einfacher.
Alle STM8L Low-Power-Produkte basieren auf der gleichen Architektur mit dem gleichen Speicherabbild und einem einheitlichen Pinout.

Key Features

- Main microcontroller features
-Supply voltage range 1.65 V to 3.6 V
-Low power consumption (Halt: 0.3 ìA, Active-halt: 0.8 ìA, Dynamic Run: 150 ìA/MHz)
-STM8 Core with up to 16 CISC MIPS throughput
-Temp. range: -40 to 85 °C and 125 °C

- Memories
-Up to 8 Kbytes of Flash program including up to 2 Kbytes of data EEPROM
-Error correction code (ECC)
-Flexible write and read protection modes
-In-application and in-circuit programming
-Data EEPROM capability
-1.5 Kbytes of static RAM

- Clock management
-Internal 16 MHz RC with fast wakeup time (typ. 4 ìs)
-Internal low consumption 38 kHz RC driving both the IWDG and the AWU

- Reset and supply management
-Ultra-low power POR/PDR
-Three low-power modes: Wait, Active-halt, Halt

- Interrupt management
-Nested interrupt controller with software priority control
-Up to 29 external interrupt sources

- I/Os
-Up to 30 I/Os, all mappable on external interrupt vectors
-I/Os with programmable input pull-ups, high sink/source capability and one LED driver infrared output

- Peripherals
-Two 16-bit general purpose timers (TIM2 and TIM3) with up and down counter and 2 channels (used as IC, OC, PWM)
-One 8-bit timer (TIM4) with 7-bit prescaler
-Infrared remote control (IR)
-Independent watchdog
-Auto-wakeup unit
-Beeper timer with 1, 2 or 4 kHz frequencies
-SPI synchronous serial interface
-Fast I2C Multimaster/slave 400 kHz
-USART with fractional baud rate generator
-2 comparators with 4 inputs each

- Development support
-Hardware single wire interface module (SWIM) for fast on-chip programming and non intrusive debugging
-In-circuit emulation (ICE)

- Unique ID
-96-bit unique key for each device
