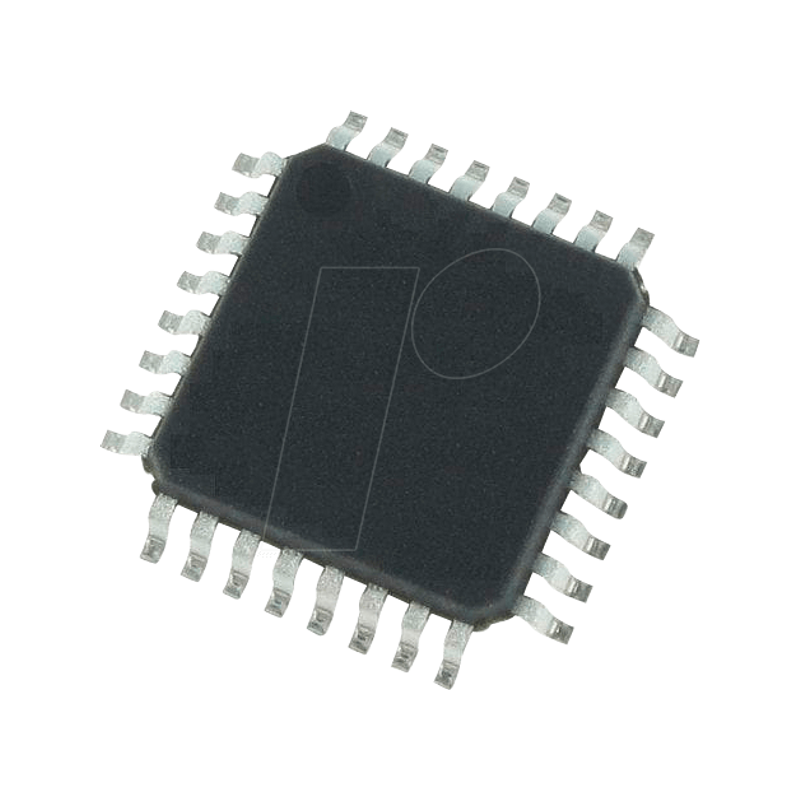

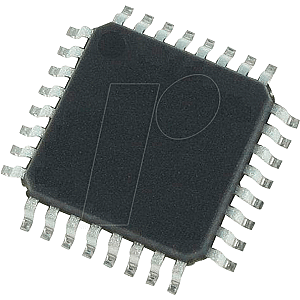

STM8S 8-Bit-Mikrocontroller, 16 MHz, 32 KB, 2 KB, LQFP-32

Die 8-Bit-Mikrocontroller der STM8S105x4/6-Zugangslinie bieten einen Flash-Programmspeicher von 16 bis 32 KByte sowie ein integriertes true data EEPROM.
Alle Geräte der Access Line STM8S105x4/6 bieten folgende Vorteile: reduzierte Systemkosten, Leistung und Robustheit, kurze Entwicklungszyklen und Langlebigkeit der Produkte.
Die Systemkosten werden durch ein integriertes True Data EEPROM für bis zu 300k Schreib-/Löschzyklen und eine hohe Systemintegration mit internen Taktoszillatoren, Watchdog und Brown-Out-Reset reduziert.
Die Geräteleistung wird durch eine 16 MHz CPU-Taktfrequenz und verbesserte Eigenschaften wie robuste I/Os, unabhängige Watchdogs (mit separater Taktquelle) und einTakt-Sicherheitssystem gewährleistet.
Kurze Entwicklungszyklen werden durch die Skalierbarkeit der Anwendungen über eine gemeinsame Produktarchitektur mit kompatiblem Pinout, Memory Map und modularer Peripherie gewährleistet.
Die Langlebigkeit der Produkte wird in der STM8S-Familie durch ihren fortschrittlichen Kern gewährleistet, der in modernster Technologie für Anwendungen mit einer Betriebsspannung von 2,95 V bis 5,5 V hergestellt wird.
Es wird eine vollständige Dokumentation sowie eine große Auswahl an Entwicklungswerkzeugen angeboten.

Key Features

- Core
-16 MHz advanced STM8 core with Harvard architecture and 3-stage pipeline
-Extended instruction set

- Memories
-Program memory: up to 32 Kbyte Flash; data retention 20 years at 55 °C after 10 kcycle
-Data memory: up to 1 Kbyte true data EEPROM; endurance 300 kcycle
-RAM: up to 2 Kbyte

- Clock, reset and supply management
-2.95 to 5.5 V operating voltage
-Flexible clock control, 4 master clock sources
-Low power crystal resonator oscillator
-External clock input
-Internal, user-trimmable 16 MHz RC
-Internal low-power 128 kHz RC
-Clock security system with clock monitor
-Power management:
-Low-power modes (wait, active-halt, halt)
-Switch-off peripheral clocks individually
-Permanently active, low-consumption power-on and power-down reset

- Interrupt management
-Nested interrupt controller with 32 interrupts
-Up to 37 external interrupts on 6 vectors

-Timers
-Advanced control timer: 16-bit, 4 CAPCOM channels,3 complementary outputs, dead-time insertion and flexible synchronization
-2x16-bit general purpose timer, with 2+3 CAPCOM channels (IC, OC or PWM)
-8-bit basic timer with 8-bit prescaler
-Auto wake-up timer
-Window watchdog and independent watchdog timers

- Communication interfaces
-UART with clock output for synchronous operation, SmartCard, IrDA, LIN master mode
-SPI interface up to 8 Mbit/s
-I2C interface up to 400 kbit/s

- Analog to digital converter (ADC)
-10-bit, ±1 LSB ADC with up to 10 multiplexed channels, scan mode and analog watchdog

- I/Os
-Up to 38 I/Os on a 48-pin package including 16 high sink outputs
-Highly robust I/O design, immune against current injection

- Unique ID
-96-bit unique key for each device
