Schaltregler, Buck, Boost, inv., adj., 3 - 40 Vin, 1.5 Aout, 100

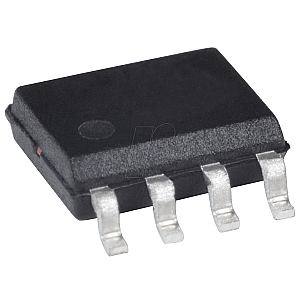

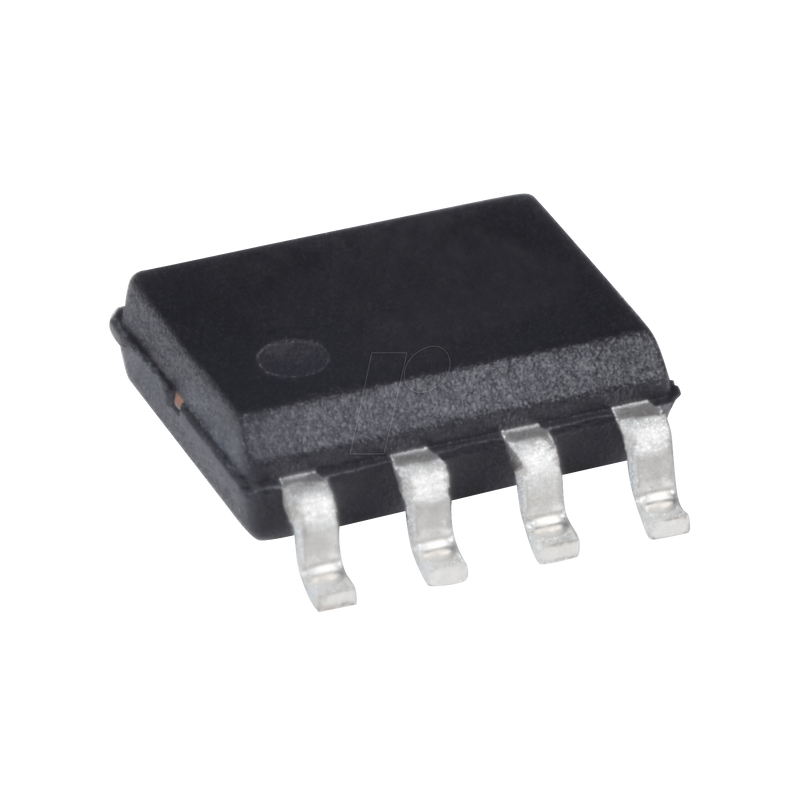

MC34063AD, 1,5-A Auf-, Abwärtsregler, invertierender Schaltregler, 0°C bis 70°C

Beschreibung
Die Bausteine MC33063A und MC34063A sind einfach zu handhabende ICs, die alle primären Schaltungen enthalten, die für den Aufbau einfacher DC-DC-Wandler benötigt werden. Diese Bausteine bestehen hauptsächlich aus einer internen temperaturkompensierten Referenz, einem Komparator, einem Oszillator, einem PWM-Controller mit aktiver Strombegrenzung, einem Treiber und einem Hochstrom-Ausgangsschalter. Daher benötigen die Bausteine nur minimale externe Komponenten für den Aufbau von Wandlern in Boost-, Buck- und Invertierungstopologien. Der Baustein MC33063A ist für den Betrieb von -40°C bis 85°C ausgelegt, während der MC34063A für den Betrieb von 0°C bis 70°C ausgelegt ist.

Merkmale
- Großer Eingangsspannungsbereich: 3 V bis 40 V
- Hoher Ausgangsschaltstrom: Bis zu 1,5 A
- Einstellbare Ausgangsspannung
- Oszillatorfrequenz bis zu 100 kHz
- Interne Präzisionsreferenz: 2
- Kurzschlussstrombegrenzung
- Niedriger Standby-Strom

Anwendungen
- Blutgas-Analysatoren: Tragbar
- Kabel-Lösungen
- HMIs (Mensch-Maschine-Schnittstellen)
- Telekommunikation
- Tragbare Geräte
- Verbraucher & Computertechnik
- Test & Messung
