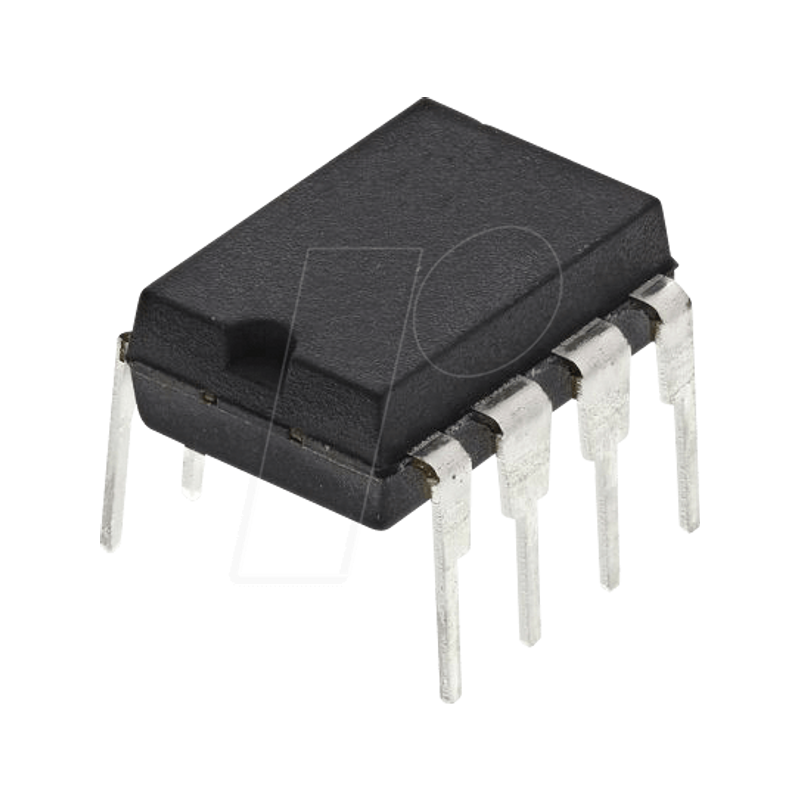

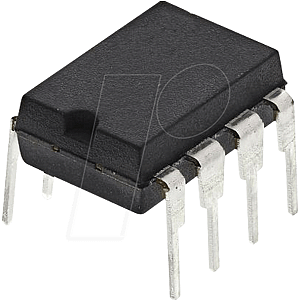

Schaltregler, Step-Down, 5V, 500mA, 4,75-40Vi, DIP8

Beschreibung:
Bei den Reglern der Serie LM2574 handelt es sich um monolithisch integrierte Schaltungen, die sich ideal für den einfachen und bequemen Entwurf eines Abwärts-Schaltreglers (Buck-Wandler) eignen. Alle Schaltungen dieser Serie sind in der Lage, eine 0,5-A-Last mit ausgezeichneter Leitungs- und Lastregelung zu treiben. Diese Bausteine sind in festen Ausgangsspannungen von 3,3 V, 5,0 V, 12 V, 15 V und in einer Version mit einstellbarem Ausgang erhältlich. Diese Regler wurden so konzipiert, dass die Anzahl der externen Komponenten minimiert wird, um das Stromversorgungsdesign zu vereinfachen. Standardserien von Induktivitäten, die für den Einsatz mit dem LM2574 optimiert sind, werden von mehreren verschiedenen Induktivitätenherstellern angeboten. Da es sich bei dem Wandler LM2574 um ein Schaltnetzteil handelt, ist sein Wirkungsgrad im Vergleich zu gängigen Linearreglern mit drei Anschlüssen deutlich höher, insbesondere bei höheren Eingangsspannungen. In den meisten Fällen ist die Verlustleistung des LM2574-Reglers so gering, dass in der Regel nur die Kupferbahnen auf der Leiterplatte als Kühlkörper benötigt werden und kein zusätzlicher Kühlkörper erforderlich ist. Die Merkmale des LM2574 umfassen eine garantierte Toleranz von ±4% auf die Ausgangsspannung innerhalb der spezifizierten Eingangsspannungen und Ausgangslastbedingungen sowie ±10% auf die Oszillatorfrequenz (±2% über 0°C bis +125°C). Eine externe Abschaltung mit 60 A (typisch) Standby-Strom ist inbegriffen. Der Ausgangsschalter enthält eine zyklusweise Strombegrenzung sowie eine thermische Abschaltung für einen vollständigen Schutz unter Fehlerbedingungen.

Merkmale
- 3,3 V, 5,0 V, 12 V, 15 V und einstellbare Ausgangsversionen
- Einstellbarer Ausgangsspannungsbereich der Version, 1,23 bis 37 V ±4% max über Linien- und Lastbedingungen
- Garantiert 0,5 A Ausgangsstrom
- Weiter Eingangsspannungsbereich: 4,75 bis 40 V
- Benötigt nur 4 externe Komponenten
- Interner 52-kHz-Festfrequenz-Oszillator
- TTL-Abschaltfähigkeit, stromsparender Standby-Modus
- Hohe Effizienz
- Verwendet leicht erhältliche Standard-Induktivitäten
- Schutz bei thermischer Abschaltung und Strombegrenzung
- Pb-freie Gehäuse sind verfügbar*

Applikationen
- Einfache und hocheffiziente Step-Down (Buck)-Regler
- Effizienter Vorregler für Linearregler
- On-Card-Schalt-Regulatoren
- Positiv-zu-Negativ-Wandler (Buck-Boost)
- Negative Aufwärtswandler
- Stromversorgung für Batterieladegeräte
