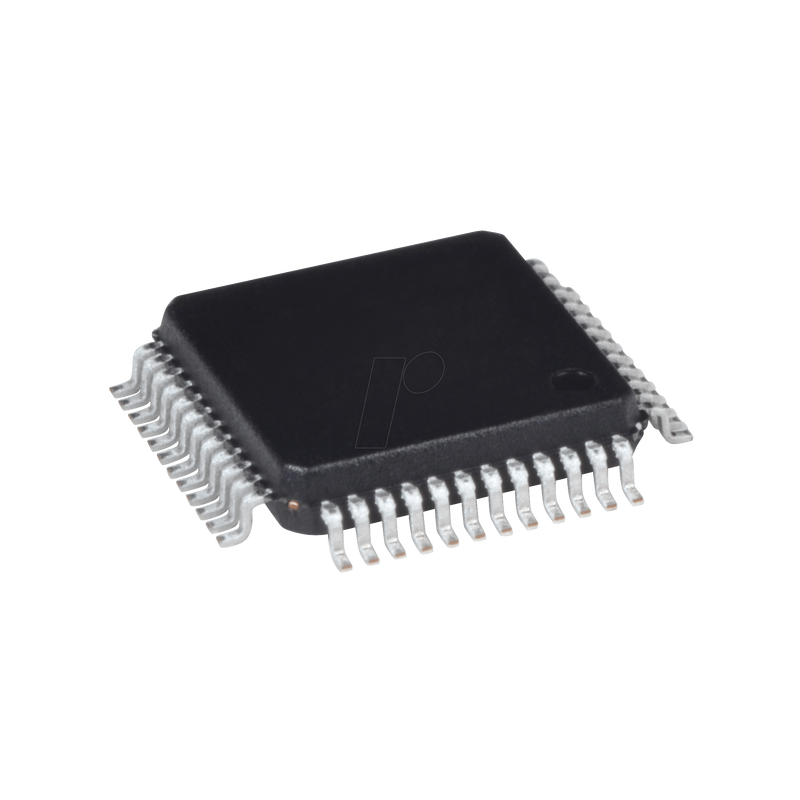

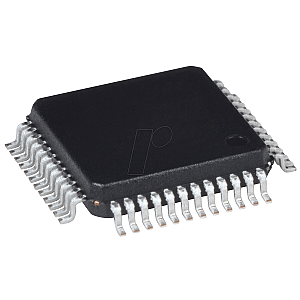

Transceiver, 10/100Base-T, IEEE 802.3u, LQFP-48

10BASE-T/100BASE-TX/100BASE-FX Physical Layer Transceiver

Der KSZ8041TL ist ein Single-Supply 10BASE-T/100BASE-TX Physical Layer Transceiver, der MII/RMII/SMII-Schnittstellen zum Senden und Empfangen von Daten bietet. Er nutzt ein einzigartiges Mixed-Signal-Design, um die Signalisierungsdistanz zu verlängern und gleichzeitig den Stromverbrauch zu reduzieren.
HP Auto MDI/MDI-X bietet die robusteste Lösung, um die Unterscheidung zwischen Crossover- und Straight-Through-Kabeln zu eliminieren.
Die LinkMD® TDR-basierte Kabeldiagnose ermöglicht die Identifizierung von fehlerhaften Kupferkabeln.

Wesentliche Merkmale
- Single-Chip 10BASE-T/100BASE-TX/100BASEFX Physical Layer Lösung
- Vollständig konform mit IEEE 802.3u Standard
- CMOS-Design mit geringem Stromverbrauch, Leistungsaufnahme von <180 mW
- HP Auto MDI/MDI-X für zuverlässige Erkennung und
Korrektur für Straight-Through und Crossover
Kabel mit Deaktivierungs- und Aktivierungsoption
- Robuster Betrieb mit Standardkabeln
- LinkMD® TDR-basierte Kabeldiagnose zur Identifizierung
von fehlerhaften Kupferverkabelungen
- Abschalt- und Stromsparmodus
- Unterstützung von Glasfaser: 100BASE-FX (nur KSZ8041FTL)
- Unterstützung des Back-to-Back-Modus für 100 Mbps
Repeater oder Medienkonverter
- Unterstützung der MII-Schnittstelle
- RMII-Schnittstellenunterstützung mit externem 50-MHz-Systemtakt (nur KSZ8041TL/FTL)
- SMII-Schnittstellenunterstützung mit externem 125-MHz-Systemtakt und 12,5-MHz-Synchronisierungstakt vom
MAC (nur KSZ8041TL/FTL)
- MIIM (MDC/MDIO)-Management-Bus bis 12,5 MHz für schnelle PHY-Registerkonfiguration
- Interrupt-Pin-Option
- Programmierbare LED-Ausgänge für Link, Aktivität und Geschwindigkeit
- Einzelne Stromversorgung (3,3 V)
- Eingebauter 1,8-V-Regler für Core
