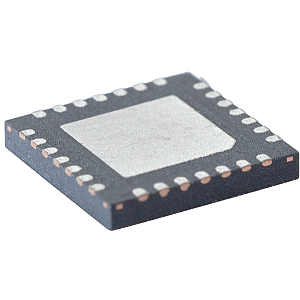

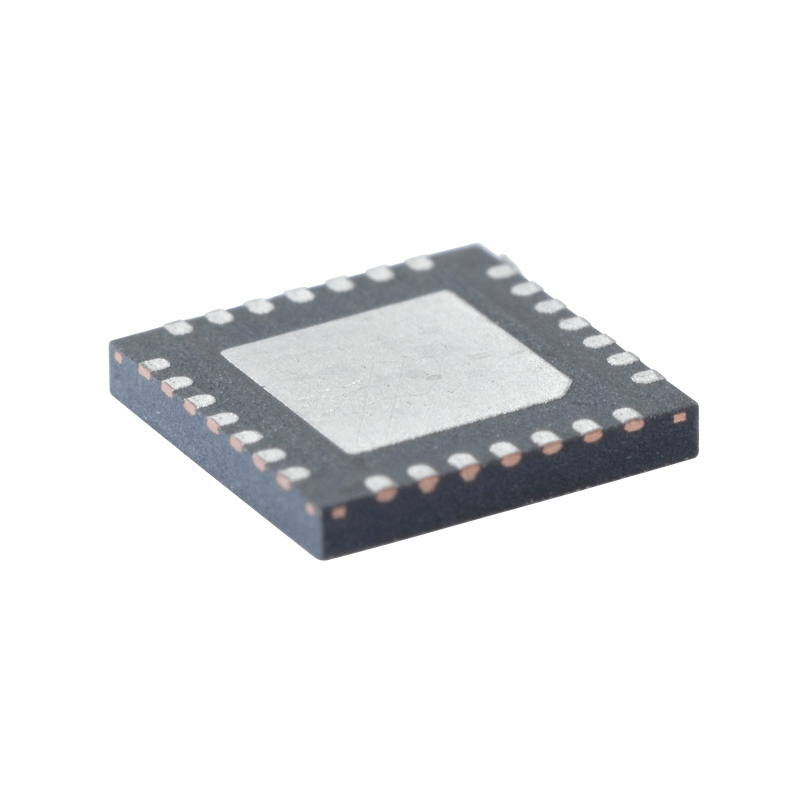

USB-UART Transceiver,12Mb/s/1Mb/s, QFN-28

Single-Chip USB to UART Data Transfer
Der CP2103 ist ein hochintegrierter USB-zu-UART-Brückencontroller, der eine einfache Lösung für die Aktualisierung von RS-232/RS-485-Designs auf USB mit einem Minimum an Bauteilen und Leiterplattenplatz bietet. Der CP2103 enthält einen USB 2.0 Full-Speed-Funktionscontroller, einen USB-Transceiver, einen Oszillator, ein EEPROM und einen asynchronen seriellen Datenbus (UART) mit vollständigen Modem-Steuersignalen in einem kompakten 5x5 mm QFN-28-Gehäuse (manchmal auch "MLF" oder "MLP" genannt). Es sind keine weiteren externen USB-Komponenten erforderlich.
Das On-Chip-EEPROM kann verwendet werden, um die USB-Hersteller-ID, die Produkt-ID, den Produktbeschreibungs-String, den Power Descriptor, die Geräte-Release-Nummer und die Geräte-Seriennummer nach Wunsch für OEM-Anwendungen anzupassen. Das EEPROM wird on-board über USB programmiert, so dass der Programmierschritt leicht in den Produktherstellungs- und Testprozess integriert werden kann. Lizenzfreie Virtual COM Port (VCP) Gerätetreiber, die von Silicon Laboratories zur Verfügung gestellt werden, ermöglichen es, dass ein CP2103-basiertes Produkt als COM-Port für PC-Anwendungen erscheint. Die UART-Schnittstelle des CP2103 implementiert alle RS-232/RS-485
Signale, einschließlich der Steuer- und Handshaking-Signale, so dass die bestehende System-Firmware nicht geändert werden muss. Der Baustein verfügt außerdem über bis zu vier GPIO-Signale, die für Status- und Steuerinformationen benutzerdefiniert werden können. Über einen VIO-Pin werden E/A-Schnittstellenspannungen von bis zu 1,8 V unterstützt. Bei vielen bestehenden RS-232-Entwürfen genügt es
Bei vielen bestehenden RS-232-Designs genügt es, den RS-232-Pegelumsetzer durch den CP2103 zu ersetzen, um das Design von RS-232 auf USB umzustellen.
Die Treiberunterstützung für den Direktzugriff ist über das USBXpress-Treiberset von Silicon Laboratories verfügbar. Unter www.silabs.com finden Sie die neuesten Anwendungshinweise und Informationen zur Produktunterstützung für CP2103.
