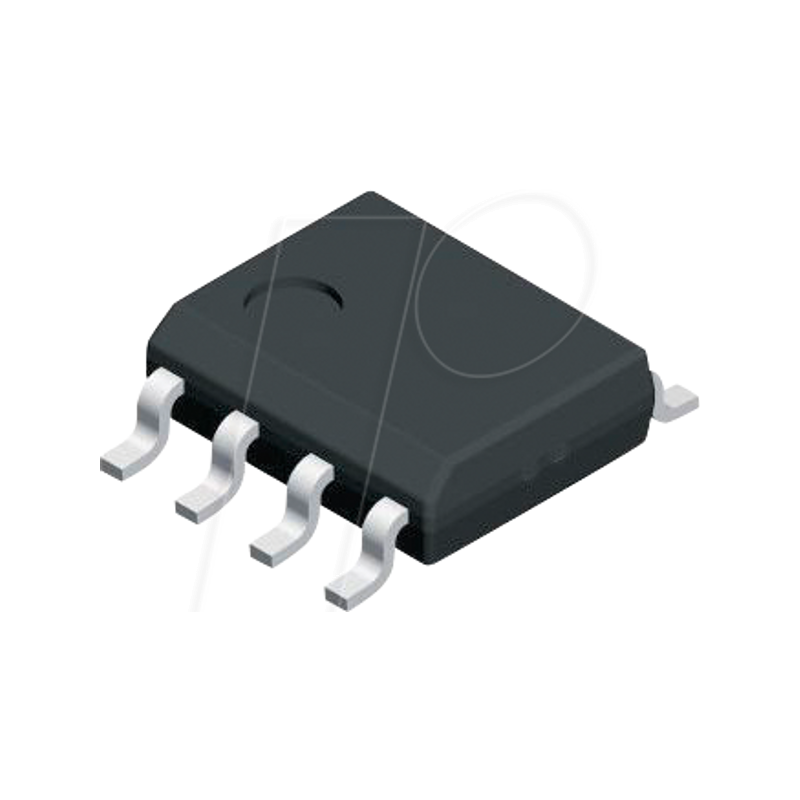

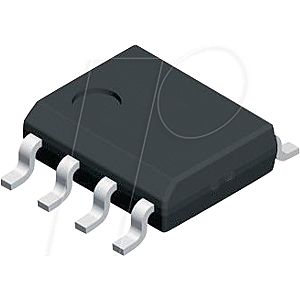

Spannungsreferenz, 1,235 V, 1%, SO-8

Mikroleistungs-Spannungs-Referenzdioden

Beschreibung:
Bei den Baureihen LM285/LM385 handelt es sich um Micropower-Bandgap-Spannungsreglerdioden mit zwei Anschlüssen. Sie sind für den Betrieb über einen weiten Strombereich von 10 A bis 20 mA ausgelegt und zeichnen sich durch eine außergewöhnlich niedrige dynamische Impedanz, geringes Rauschen und einen stabilen Betrieb über Zeit und Temperatur aus. Enge Spannungstoleranzen werden durch On-Chip-Trimming erreicht. Der große dynamische Betriebsbereich ermöglicht den Einsatz dieser Bauelemente in Anwendungen mit stark variierenden Versorgungen bei hervorragender Regelung. Durch den extrem niedrigen Betriebsstrom sind diese Bausteine ideal für Mikroleistungsschaltungen wie tragbare Instrumente, Regler und andere analoge Schaltungen, bei denen eine verlängerte Batterielebensdauer erforderlich ist. Die Bauelemente der Serien LM285/LM385 sind in einem kostengünstigen TO-226-Kunststoffgehäuse untergebracht und in zwei Spannungsversionen von 1,235 V und 2,500 V erhältlich, die durch das Bauelement-Suffix gekennzeichnet sind (siehe Tabelle mit den Bestellinformationen). Der LM285 ist für einen Temperaturbereich von -40°C bis +85°C spezifiziert, während der LM385 für einen Temperaturbereich von 0°C bis +70°C ausgelegt ist. Der LM385 ist auch in einem oberflächenmontierbaren Kunststoffgehäuse in Spannungen von 1,235 V und 2,500 V erhältlich.

Merkmale:
- Betriebsstrom von 10µ A bis 20 mA
- 1,0%, 1,5%, 2,0% und 3,0% anfängliche Toleranzgrade
- Koeffizient für niedrige Temperaturen
- 1,0 Dynamische Impedanz
- Oberflächenmontiertes Gehäuse verfügbar
- Diese Geräte sind Pb-frei und RoHS-konform
