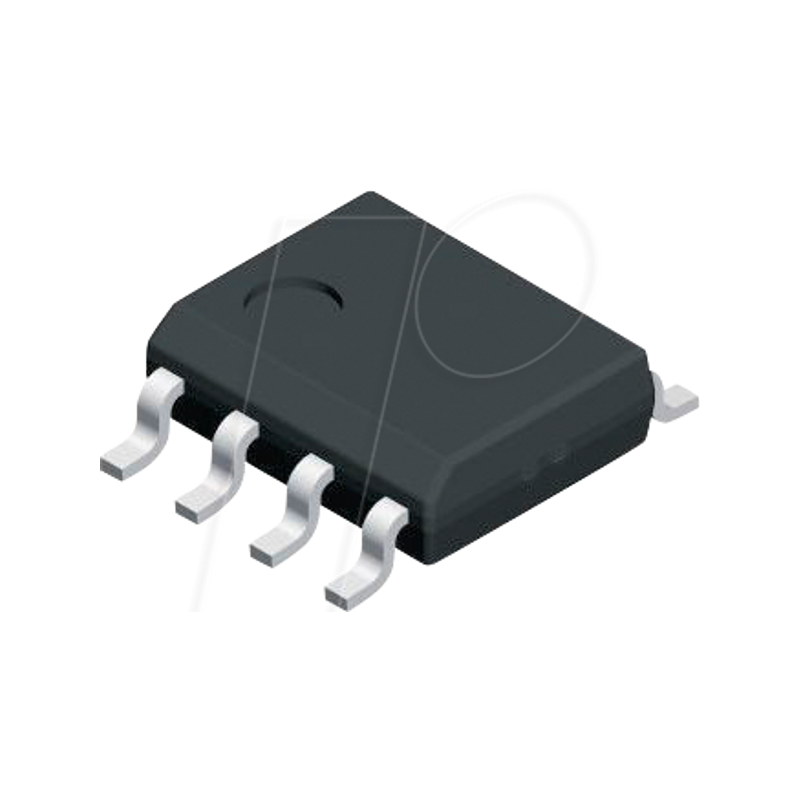

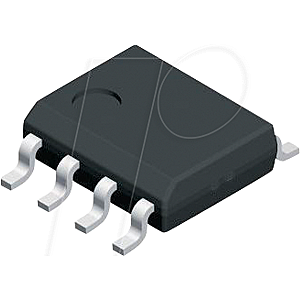

Voltage reference, fixed, 10 V, ±1 %, 20 ppm/°C, SO-8

Präzision 2,5 V, 5,0 V, und 10,0 V Spannungsreferenzen

Beschreibung:
Die Präzisions-Spannungsreferenzen der Serie REF01/REF02/REF03 liefern einen stabilen 10,0 V-, 5,0 V- oder 2,5 V-Ausgang mit minimaler Änderung als Reaktion auf Schwankungen der Versorgungsspannung, der Umgebungstemperatur oder der Lastbedingungen. Die Bausteine sind in 8-poligen SOIC-, PDIP-, CERDIP- und TO-99-Gehäusen sowie in LCC-Gehäusen mit 20 Anschlüssen (nur 883) erhältlich, was die Verwendbarkeit der Bausteine sowohl in Standard- als auch in hochbelasteten Anwendungen fördert. Mit einem externen Puffer und einem einfachen Widerstandsnetzwerk kann der TEMP-Anschluss für die Temperaturerfassung und -annäherung verwendet werden. Für die Feineinstellung der Ausgangsspannung ist ein TRIM-Anschluss am Gerät vorhanden. Die kleine Grundfläche, der weite Versorgungsbereich und die Vielseitigkeit der Anwendung machen die REF01/REF02/REF03-Referenzserie ideal für universelle und platzbeschränkte Anwendungen. Neuere Designs sollten die Referenzserien ADR01/ADR02/ADR03/ADR06 verwenden, die eine höhere Genauigkeit und Temperaturstabilität über einen breiteren Betriebstemperaturbereich bieten, wobei die volle Pin-für-Pin-Kompatibilität mit der REF01/REF02/REF03-Serie erhalten bleibt. Dieses Datenblatt gilt nur für kommerzielle Produkte.

Merkmale:
- Hohe Ausgangsgenauigkeit
- Einstellbarer Ausgang: ± 3% Minimum
- Ausgezeichnete Temperaturstabilität
- Geringes Rauschen
- Hoher Versorgungsspannungsbereich: bis zu maximal 36 V
- Niedriger Versorgungsstrom: maximal 1,4 mA
- Hohe Lasttreiberfähigkeit: maximal 10 mA
- Temperatur-Ausgangsfunktion

Anwendungen:
- Präzise Datensysteme
- Hochauflösende Wandler
- Industrielle Prozessleitsysteme
- Präzisionsinstrumente
- Militär- und Raumfahrtanwendungen
