Einstellbarer Spannungsregler für niedrige Ströme von 1,2 bis 37 V
Beschreibung
Die LM217L/LM317L sind monolithisch integrierte Schaltungen in SO-8- und TO-92-Gehäusen, die als positiv einstellbare Spannungsregler verwendet werden sollen. Sie sind so ausgelegt, dass sie einen Laststrom bis 100 mA mit einer über einen Bereich von 1,2 bis 37 V einstellbaren Ausgangsspannung liefern können. Die Nennausgangsspannung wird nur mit Hilfe eines Widerstandsteilers gewählt, was die Verwendung des Bausteins außerordentlich einfach macht und die Bevorratung vieler fester Regler überflüssig macht.
Merkmale
¦ Ausgangsspannungsbereich: 1,2 bis 37V
¦ Ausgangsstrom von mehr als 100 mA
¦ Linienregelung typ. 0,01%
¦ Belastungsregelung typ. 0,1%
¦ Thermischer Überlastschutz
¦ Kurzschlussschutz
¦ Kompensation des Ausgangsübergangs im sicheren Bereich
¦ Schwimmender Betrieb für Hochspannungsanwendungen
Auf Lager
SKU LM 317 LD

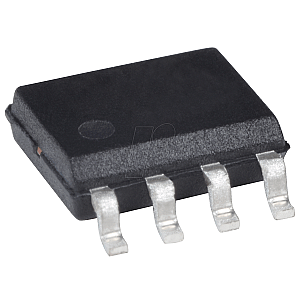

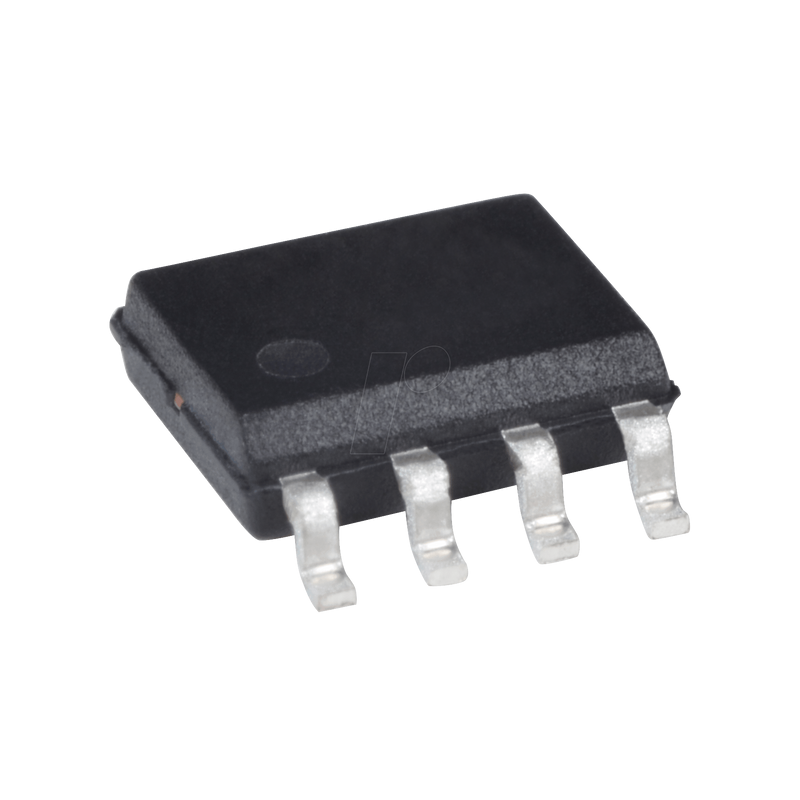

Spannungsregler, einstellbar, 1,2 - 37 V, SO-8
Hersteller FREI
0,24 €
Technische Daten
Allgemeines
Modell
Spannungsregler
Typ
3-Terminal
Ausführung
einstellbar
Bauform
SO-8
Elektrische Werte
Ausgangsspannung
-0,3..40 V DC
Ausgangsstrom
0,1 A
Eingangsspannung
-0,3 ... +40 VDC
Sonstiges
Temperaturbereich
0 ... +70 °C
Herstellerangaben
Hersteller
FREI
Verpackungsgewicht
0.001 kg
RoHS
konform
EAN/GTIN
9900000394561
Statistische Warennummer
85423990
