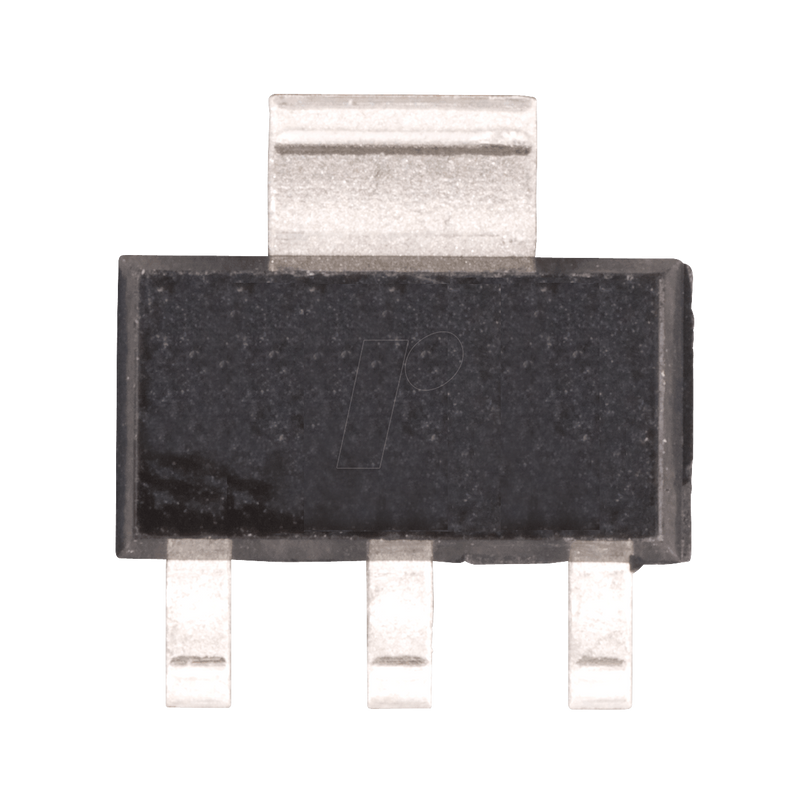

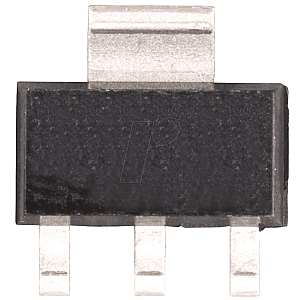

Spannungsregler, einstellbar, 1,25 ... 37 V, 1,5 A, SOT-223

1,5-A, 40-V, einstellbarer linearer Spannungsregler

Beschreibung
Die einstellbaren 3-poligen positiven Spannungsregler der Serien LM117 und LM317-N sind in der Lage, über einen Ausgangsspannungsbereich von 1,25 V bis 37 V und einen weiten Temperaturbereich mehr als 1,5 A zu liefern. Sie sind außergewöhnlich einfach zu bedienen und benötigen nur zwei externe Widerstände zur Einstellung der Ausgangsspannung. Darüber hinaus sind sowohl die Netz- als auch die Lastregelung besser als bei herkömmlichen festen Reglern.
Der LM117 und der LM317-N bieten einen vollständigen Überlastschutz wie Strombegrenzung, thermischen Überlastschutz und Schutz des sicheren Bereichs. Alle Überlastschutzschaltungen bleiben auch dann voll funktionsfähig, wenn die Einstellklemme abgeklemmt wird.
Normalerweise werden keine Kondensatoren benötigt, es sei denn, der Baustein befindet sich mehr als 6 Zoll von den Eingangsfilterkondensatoren entfernt; in diesem Fall ist eine Eingangsüberbrückung erforderlich. Zur Verbesserung des Transientenverhaltens kann ein optionaler Ausgangskondensator hinzugefügt werden. Die Abgleichklemme kann überbrückt werden, um sehr hohe Welligkeitsunterdrückungsverhältnisse zu erzielen, die mit Standard-3-Klemmen-Reglern nur schwer zu erreichen sind.
Da der Regler erdfrei ist und nur die Eingangs-/Ausgangs-Differenzspannung erfasst, können Versorgungen von mehreren hundert Volt geregelt werden, solange die maximale Eingangs-/Ausgangs-Differenz nicht überschritten wird. Das bedeutet, dass ein Kurzschluss des Ausgangs vermieden werden muss.
Durch den Anschluss eines Festwiderstands zwischen Einstellpin und Ausgang können die LM117 und LM317-N auch als Präzisionsstromregler verwendet werden. Stromversorgungen mit elektronischer Abschaltung können durch Anklemmen des Abgleichanschlusses an Masse erreicht werden, wodurch der Ausgang auf 1,25 V programmiert wird, wobei die kleinsten Lasten nur wenig Strom verbrauchen.

Merkmale:
- Typ. 0,1% Lastregelung
- Typ. 0,01%/V Linienregelung
- 1,5-A Ausgangsstrom
- Einstellbarer Ausgang bis hinunter zu 1,25 V
- Stromgrenze konstant mit der Temperatur
- 80-dB-Welligkeits-Ablehnung
- Kurzschlussgeschützter Ausgang
