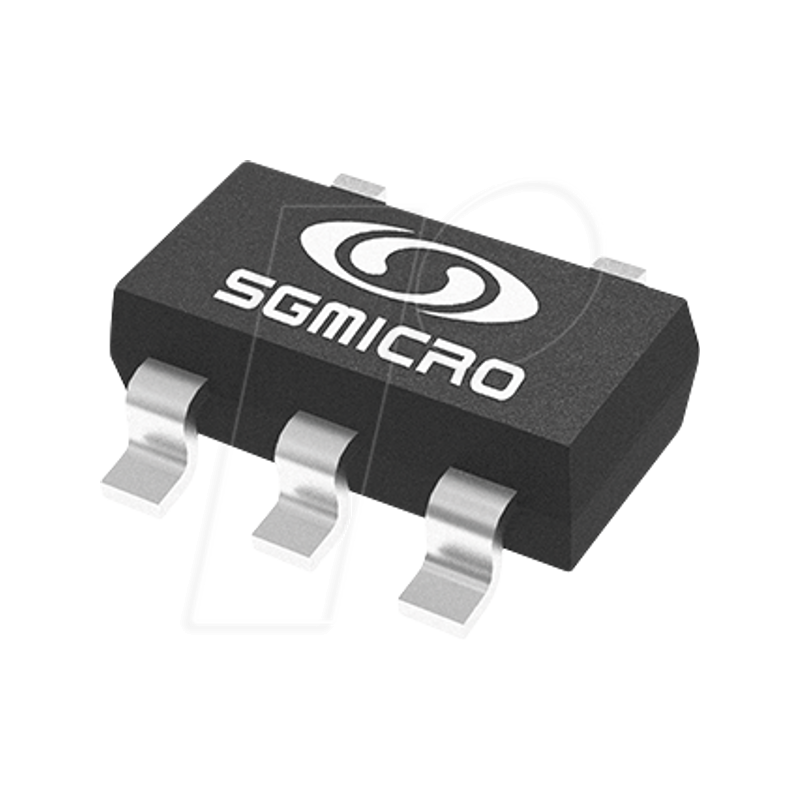

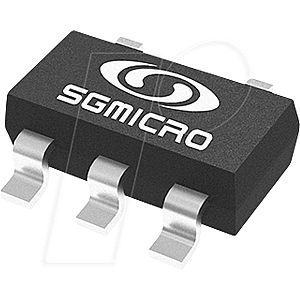

1-fach Rail-to-Rail-OP, 2,5 - 5,5 V, 1,5 MHz, 0,8 V/µs, SOT-23-5

1-fach Rail-to-Rail-OP, 2,5 - 5,5V, 1,5MHz, 0,8V/us, SOT-23-5

PRODUKTBESCHREIBUNG
Der SGM8581 ist ein Präzisions-Operationsverstärker mit einem Rail-to-Rail-Eingang und einem Ausgang, der eine niedrige Eingangs-Offsetspannung und einen niedrigen Vorspannungsstrom aufweist. Er arbeitet garantiert mit einer einzigen Versorgungsspannung von 2,5V bis 5,5V. Die Rail-to-Rail-Eingangs- und Ausgangsschwankungen des SGM8581 machen sowohl die High-Side- als auch die Low-Side-Sensorik einfach. Die Kombination der Eigenschaften macht das SGM8581 zu einer guten Wahl für Temperatur-, Positions- und Drucksensoren, medizinische Geräte und DMS-Verstärker oder jede andere 2,5V- bis 5,5V-Anwendung, die Präzision und Langzeitstabilität erfordert. Der SGM8581 ist für den erweiterten Industrie-/Automobil-Temperaturbereich (-40° bis +125°) spezifiziert.

Merkmale:
- Niedrige Offset-Spannung: 25µV (TYP)
- Rail-to-Rail-Eingangs- und Ausgangsschwenk
- 2,5V bis 5,5V Einzelversorgungsbetrieb
- Spannungsverstärkung: 145dB (TYP) bei +5V
- PSRR: 120dB (TYP)
- CMRR: 90dB (TYP)
- Extrem niedriger Eingangsvorspannungsstrom: 15pA
- Niedriger Versorgungsstrom: 445µA bei +5V
- Überlast-Wiederherstellungszeit: 70µs (bei VS = +5V)
- Keine externen Kondensatoren erforderlich
- -40° bis +125° Betriebstemperaturbereich
- Erhältlich in den Gehäusen SOT-23-5, SOIC-8 und MSOP-8

Applikationen:
- Temperatur-Messungen
- Drucksensoren
- Präzisions-Stromsensorik
- Elektronische Waagen
- Dehnungsmessstreifen-Verstärker
- Medizinische Instrumentierung
- Thermoelement-Verstärker
- Hand-Testgeräte
