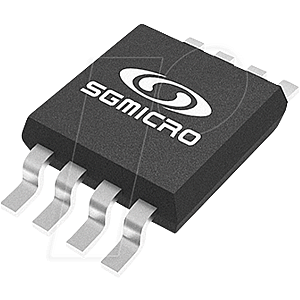

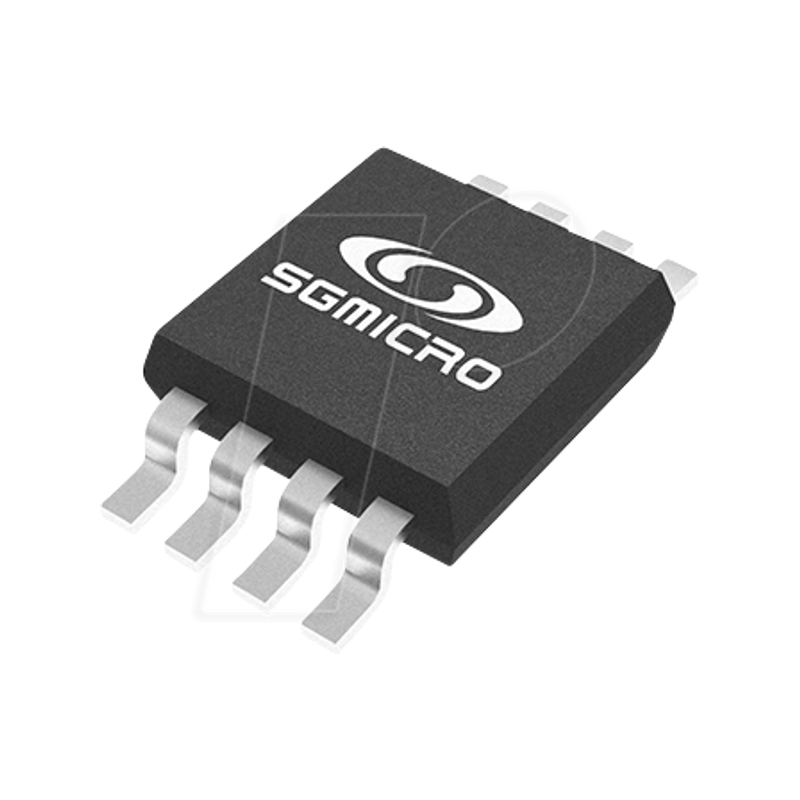

2-fach Rail-to-Rail-Verstärker, 4,5 - 12 V, 57 MHz, 115 V/µs, SO

2-fach Rail-to-Rail-Verstärker, 4,5 - 12V, 57MHz, 115V/µs, SO-8

BESCHREIBUNG
Die Geräte SGM8301 (einfach), SGM8302 (zweifach) und SGM8304 (vierfach) sind Geräte mit stabiler Verstärkung, die hohe Geschwindigkeitsleistung und Rail-to-Rail-Ausgänge kombinieren. Diese Bausteine sind für Anwendungen gedacht, bei denen ein Eingang oder ein Ausgang der Außenwelt ausgesetzt ist, wie z.B. Video und Kommunikation. Diese Bausteine können mit einer dualen Stromversorgung von ±2,25V bis ±6V oder mit einer einfachen Stromversorgung von 4,5V bis 12V betrieben werden. Der Gleichtakt-Eingangsspannungsbereich erstreckt sich bis zur negativen Stromversorgungsschiene (Masse bei Einzelversorgungsanwendungen). Das SGM8301/2/4 verbraucht nur 8,5mA Ruhestrom pro Verstärker und erreicht dabei eine Bandbreite von 100MHz -3dB, eine kleine Signalbandbreite von 56MHz für -0,1dB Verstärkungsplanheit und eine Anstiegsrate von 155V/µs.
Die SGM8301/2/4 sind über den erweiterten Temperaturbereich von -40° bis +85° spezifiziert.

MERKMALE
- 4,5V bis 12V Einzelversorgungen oder ±2,25V bis ±6V Doppelversorgungen
- Hohe Geschwindigkeit
- 100MHz -3dB Bandbreite
- 56MHz -0,1dB Verstärkungs-Ebenheit
- 155V/µs Anstiegsrate
- Rail-to-Rail-Ausgang
- Geringe differentielle Verstärkung/Phase: 0.02%/0.02°
- Leistungsstarker Ausgang: 103mA
- -40? bis +85? Betriebstemperaturbereich
- Gehäuse:
- SGM8301 Erhältlich in SOT-23-5, SOIC-8 und MSOP-8
- SGM8302 Verfügbar in MSOP-8 und SOIC-8
- SGM8304 Verfügbar in SOIC-14 und TSSOP-14

ANWENDUNGEN
- Video-Line-Treiber
- Video auf Abruf
- Set-Top-Boxen
- Überwachungsvideosysteme
- Analog-Digital-Wandler-Schnittstelle
- CCD-Bildgebungssysteme
- Digitalkameras
