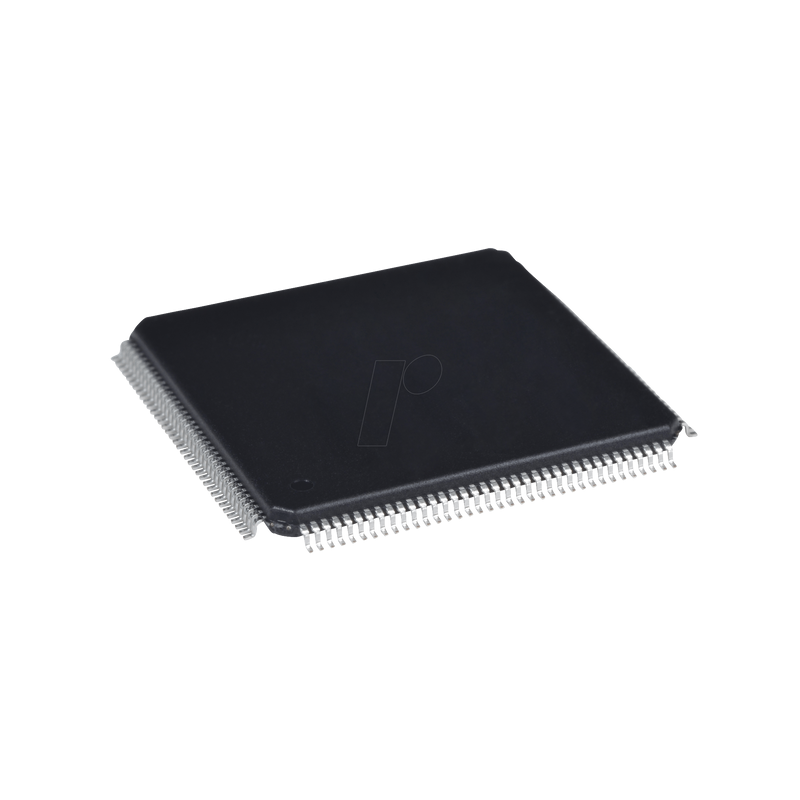

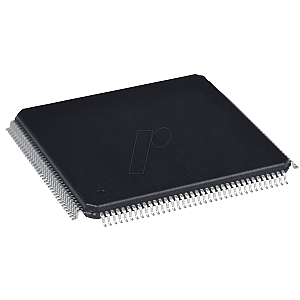

ARM7TDMI Mikrocontroller, 32-bit, 1,8 V, 512KB, 55MHz, LQFP-128

Zusammenfassung

Der ARM®-basierte SAM7SE512 von Microchip ist ein Mitglied der SAM7SE-Serie von Flash-Mikrocontrollern, die auf dem 32-Bit-ARM7TDMI-RISC-Prozessor basieren. Er arbeitet mit einer maximalen Geschwindigkeit von 55MHz und verfügt über 512KB Flash-Speicher und 32KB SRAM. Der Peripheriesatz umfasst ein externes Bus-Interface (EBI), das statischen Speicher, ECC-fähiges NAND, CompactFlash und SDRAM, UART, zwei USARTs, TWI (I2C), SPI, SSC, vier 16-Bit-PWM-Controller, drei 16-Bit-Timer, einen RTT und einen 8x10-Bit-ADC unterstützt. Er erreicht einen Einzelzyklus-Befehlszugriff vom eingebetteten Flash bei 27 MIPS. Die mehrschichtige Busmatrix, mehrere SRAM-Bänke, PDC und DMA unterstützen parallele Aufgaben und maximieren den Datendurchsatz.
Der SAM7SE512 arbeitet mit einer Spannung von 1,65V bis 3,6V und ist in 144-Pin LFBGA- und LQFP 128-Pin-Gehäusen erhältlich.

Zusätzliche Funktionen

- Mikrocontroller-Merkmale

- Kern
- ARM7TDMI® ARM® Thumb®-Prozessor 32-Bit-RISC-Architektur
- 16-Bit-Befehlssatz mit hoher Dichte
- EmbeddedICE™ In-Circuit-Emulation, Debug-Kommunikationskanal-Unterstützung

- Speicher
- 512 Kbytes eingebetteter Flash
- 32 Kbytes eingebettetes SRAM, Single-Cycle-Zugriff mit maximaler Geschwindigkeit
- Speicher-Controller (MC), externe Bus-Schnittstelle
- Speicherschutz-Einheit

- System
- Basierend auf Power-on-Reset-Zellen und einem ab Werk kalibrierten Brownout-Detektor mit geringem Stromverbrauch
- RC-Oszillator mit geringer Leistung, 3 bis 20 MHz On-Chip-Oszillator und eine PLL
- Energie-Management-Controller (PMC)
- Fortgeschrittene Unterbrechungssteuerung (AIC)
- Zweidraht-UART und Unterstützung für Debug-Kommunikationskanal-Interrupt, programmierbare ICE-Zugriffsverhinderung
- Programmierbarer 20-Bit-Zähler plus 12-Bit-Intervallzähler
- Fenster-Watchdog (WDT)
- Echtzeit-Timer (RTT)
- Drei parallele Ein-/Ausgabe-Controller (PIO)
- Elf Kanäle für periphere DMA-Controller (PDC)
- Vier Hochstrom-Treiber-I/O-Leitungen, jeweils bis zu 16 mA

- Bauformen
- LQFP-128
- LFBGA-144

- Periphere Merkmale
- Ein synchron-serieller Controller (SSC)
- Zwei Universal-Synchron/Asynchron-Empfänger-Sender (USART)
- Eine serielle Master/Slave-Peripherieschnittstelle (SPI)
- Ein USB 2.0 Full Speed (12 Mbits pro Sekunde) Geräteanschluss
- Ein Dreikanal-16-Bit-Timer/-Zähler (TC)
- Ein Vier-Kanal-16-Bit-PWM-Controller (PWMC)
- Eine Zweidraht-Schnittstelle (TWI)

- Analoge Merkmale
- Ein 8-Kanal-10-Bit-Analog-Digital-Wandler, vier Kanäle mit digitalen I/Os gemultiplext

- Vollständig statischer Betrieb
- Bis zu 55 MHz bei 1,8V und 85°C Worst-Case-Bedingungen
- Bis zu 48 MHz bei 1,65V und 85°C Worst-Case-Bedingungen

- Unterstützung bei der Debugger-Entwicklung
- SAM-BA - Schnittstelle mit grafischer Benutzeroberfläche von SAM-BA
- IEEE® 1149.1 JTAG-Boundary-Scan bei allen digitalen Pins
