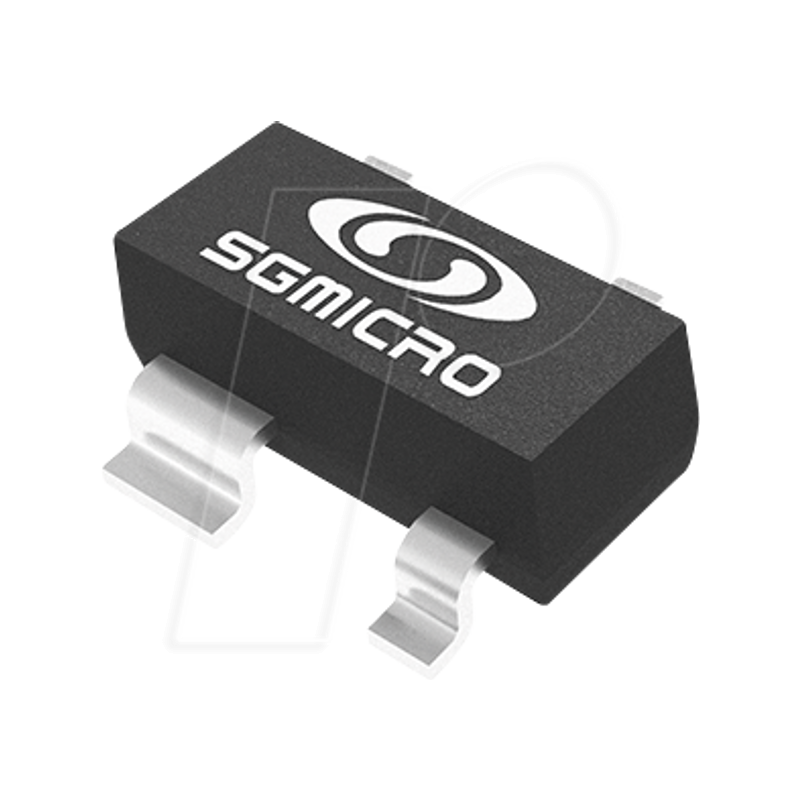

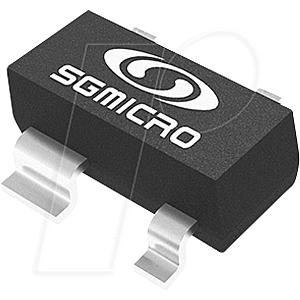

MCU-Spannungsüberwachung - IC, 3,08 V, -40/+125°C, SOT-143

MCU-Spannungsüberwachung - IC, 3,08V, -40/+125°C, SOT-143

Beschreibung:
Die Überwachungsschaltungen SGM811B/SGM812B überwachen die Versorgungsspannung in Mikroprozessor- und Digitalsystemen. Die SGM811B/SGM812B sind für die Überwachung von drei verschiedenen Spannungen ausgelegt. Diese Spannungen wurden für die effektive Überwachung von 3V und 3,3V Versorgungsspannungspegeln ausgewählt.
Sie bieten einen Reset-Ausgang während des Einschaltens, des Abschaltens und bei einem Spannungsabfall. Beim Einschalten hält ein interner Timer den Reset für 200 ms aktiviert. Dadurch wird der Mikroprozessor in einem Reset-Zustand gehalten, bis sich die Bedingungen stabilisiert haben. Der nRESET-Ausgang bleibt auch bei einer VCC von nur 1 V betriebsbereit. Das SGM811B liefert ein aktives Niedrig-Rücksetzsignal (nRESET), während das SGM812B ein aktives Hoch-Signal (RESET) ausgibt.
In dieser Schaltung ist ein manueller Reset-Eingang enthalten. Die manuelle Rücksetzfunktion ist sehr nützlich, insbesondere wenn der Schaltkreis, in dem das SGM811B/SGM812B arbeitet, in einen Zustand gerät, der nur vom Benutzer erkannt werden kann. Wenn man dem Benutzer die Möglichkeit gibt, ein System manuell zurückzusetzen, kann der Schaden oder die Gefahr verringert werden, die sonst durch ein außer Kontrolle geratenes oder verriegeltes System verursacht werden könnte. Die Geräte werden im SOT-143-Gehäuse geliefert.

Eigenschaften:
- Überlegenes Upgrade für MAX811/MAX812 und ADM811/ADM812
- Vollständig spezifiziert über Temperatur
- Geringer Stromverbrauch: < 1µA (TYP)
- Präzisions-Spannungs-Monitor: 3V und 3,3V Optionen
- Zurücksetzen der Behauptung auf 1V VCC
- 200ms Einschalt-Rückstellung (MIN)
- Logisch niedriger nRESET-Ausgang (SGM811B)
- Logisch hoher RESET-Ausgang (SGM812B)
- Manuelle Rücksetzeingabe
- -40° bis +125° Betriebstemperaturbereich
- Erhältlich im grünen SOT-143-Paket

Anwendung:
- Mikroprozessor-Systeme
- Kontrolleure
- Intelligente Instrumente
- Fahrzeugtechnik
- Sicherheitssysteme
- Tragbare Instrumente
