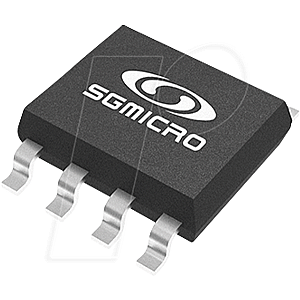

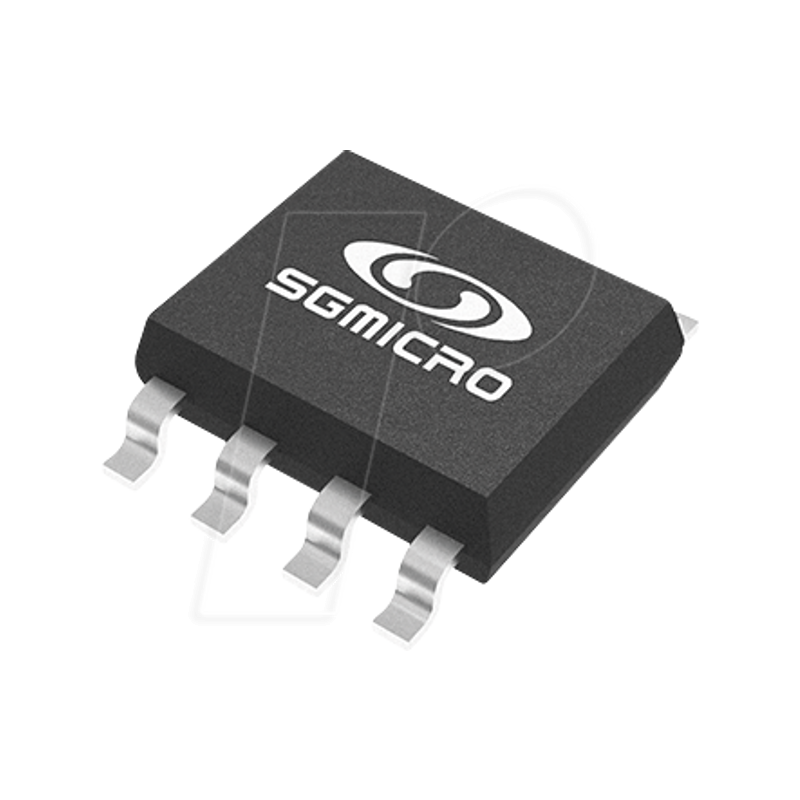

MCU-Spannungsüberwachung - IC, 3,08V, -40/+85°C, SO-8

MCU-Spannungsüberwachung - IC, 3,08V, -40/+85°C, SO-8

Beschreibung:
Der Mikroprozessor-Überwachungsschaltkreis SGM708 reduziert die Komplexität und die Anzahl der Komponenten, die zur Überwachung der Stromversorgung und zur Überwachung der Mikroprozessoraktivität erforderlich sind. Sie verbessert die Systemzuverlässigkeit und -genauigkeit im Vergleich zu separaten ICs oder diskreten Komponenten erheblich. Das SGM708 bietet eine Schaltung zur Überwachung der Stromversorgung, die während des Einschaltens, des Ausschaltens und des Spannungsabfalls einen Reset-Ausgang erzeugt. Der Reset-Ausgang bleibt auch bei einer VCC von nur 1 V betriebsbereit. Darüber hinaus gibt es einen 1,25-V-Schwellenwertdetektor für eine Stromausfallwarnung, eine Erkennung von niedrigem Batteriestatus oder die Überwachung einer zusätzlichen Stromversorgung. Ein aktiv-niedriger manueller Rücksetzeingang (MR) ist ebenfalls vorhanden. Das SGM708 ist im grünen SOIC-8-Gehäuse erhältlich. Es arbeitet in einem Umgebungstemperaturbereich von -40° bis +85°.

Eigenschaften:
- Präzisions-Stromversorgungsspannungsmonitor:
- 3,08V für SGM708-T
- 2,93V für SGM708-S
- 2,63V für SGM708-R
- Garantierter RESET Gültig bei VCC = 1V
- 200ms Reset-Impulsbreite
- Entprellte TTL/CMOS-kompatible manuelle Rücksetzeingabe
- Spannungsüberwachung für Stromausfall oder Warnung bei niedrigem Batteriestatus
- Duale Rücksetzausgänge: (Aktiv-Niedrig und Aktiv-Hoch)
-40° bis +85° Betriebstemperaturbereich
- Erhältlich im grünen SOIC-8-Paket

Applikationen:
- Computer
- Steuerungen
- Intelligente Instrumente
- Fahrzeugtechnik
- Kritisch µP Leistungsüberwachung
